CNC mekanizazio industriala dowel pin

Taskua bilgune baten bi zati edo gehiagoren arteko lerrokadura zehatza mantentzeko erabiltzen den pin labur eta zilindriko bat da. Piezak elkarrekin estutzen dituen torloju batek ez bezala, CNC mekanizazio industrialeko taku-pinek posizioa ezartzen dute. Biltzar osoa eraikitzen den erreferentzia-puntua da. Engranaje-kutxaren karkasa bat motor-brida batera lotzen duzunean, torlojuak, ez torlojuak, ardatzak lerrokatuta egotea bermatzen du.

Dowel pinak bi forma nagusi ditu: presio-fitx eta slip-fit. Takailu onaren eta txar baten arteko errendimendu-aldea mikratan neurtzen da: estuegia eta garrasi egiten du; solteegia eta muntaia noraezean doa.

Takoi industrialen materialak eta gogortasuna

Karbonozko altzairua (1045/1060): gogortua eta tenplatua, erabilera orokorra errentagarria

Errodamenduen altzairua (GCr15/52100): HRC 60-64-ra gogortuta dagoena, higadura-bizitza handiena lortzeko

Alderdoilgaitza (SUS303/304/316): korrosioarekiko erresistentea elikagai, itsas eta mediku erabilerarako

Erreminta-altzairu gogortua (higadura-aplikazio berezietarako)

Diametro tartea: 1 mm - 30 mm, 3 mm eta 200 mm arteko luzerak

Tolerantzia-klaseak: m6 press-fit, h6/h7 slip-fit ​​ISO 8734/8735, USAS B18.8.2

Fabrikazio-bide klasikoa zentrorik gabeko artezketa da: barrak erdigunerik gabeko artezketan azken diametrora arte ehotzen dira, luzera moztuta, txaflatuta eta gogortuta. Erosle gehienek ez dakitena zera da: ehotzeko aurretik gogortzeko eskaerak garrantzia duela - artezketa ondoren gogortzeak distortsioa eragiten du, horregatik ehotzen, gogortzen eta bukatzen ditugu pin kritikoak.

Tuoyuan benetako kasuak partekatzea

Industria: Automatizazio Industriala eta Makineria

Materiala: Aluminioa / Altzairu herdoilgaitza

Prozesua: Doitasuneko CNC Torneaketa eta Artekaketa

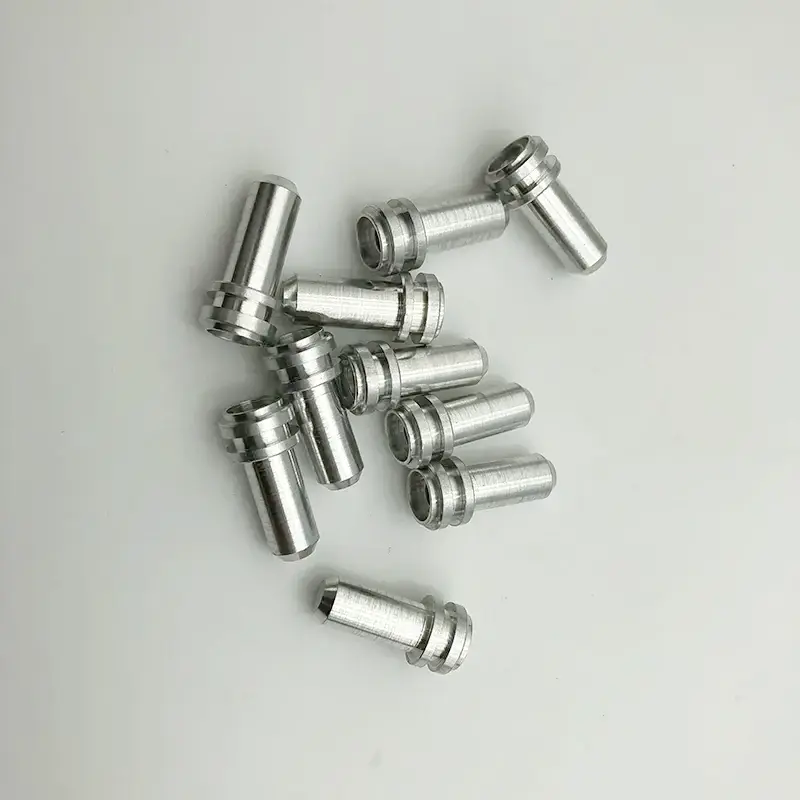

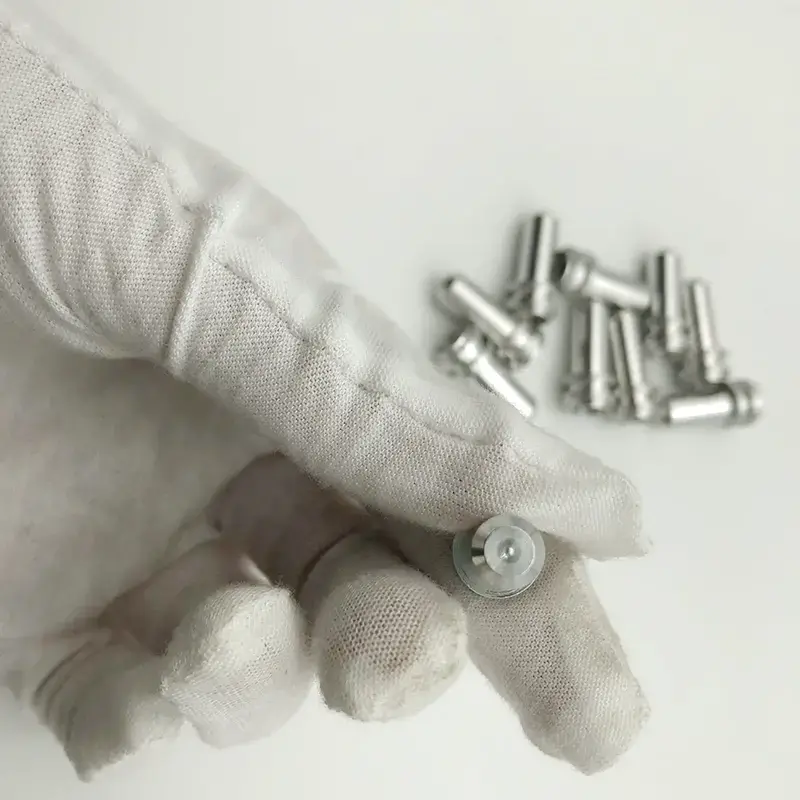

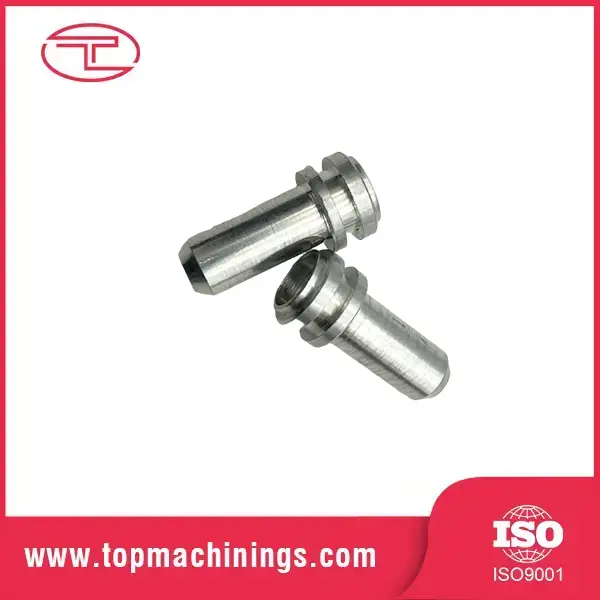

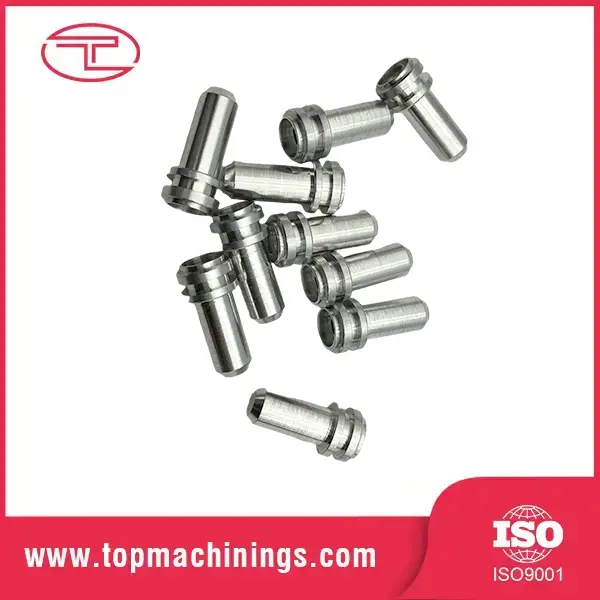

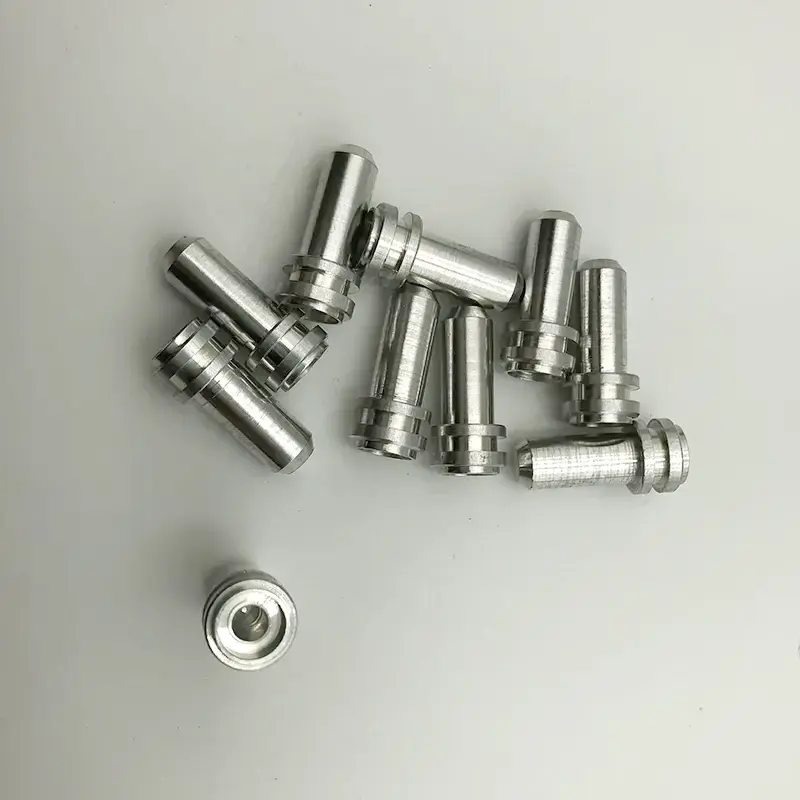

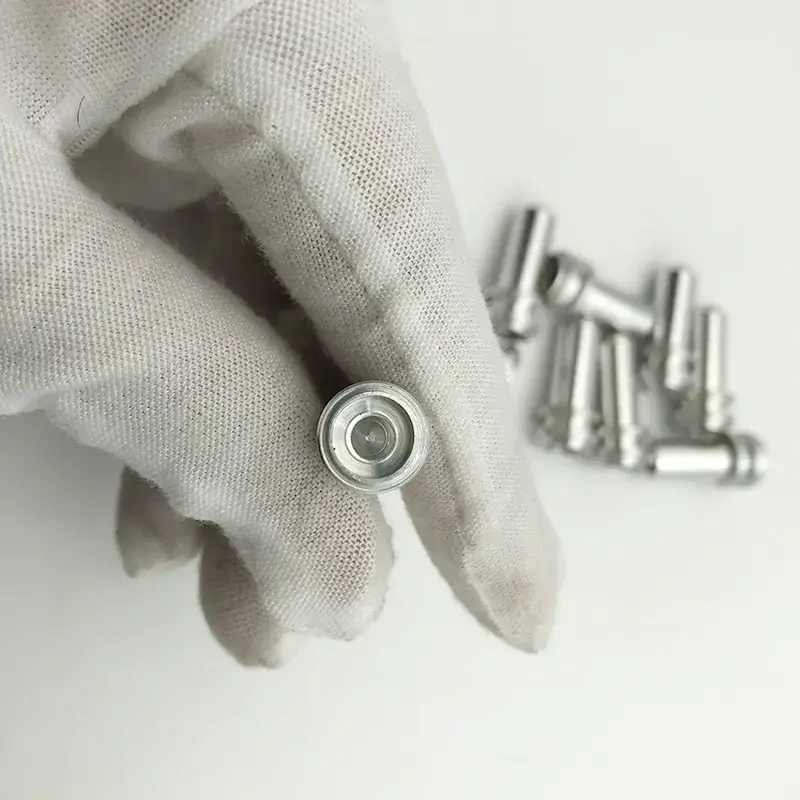

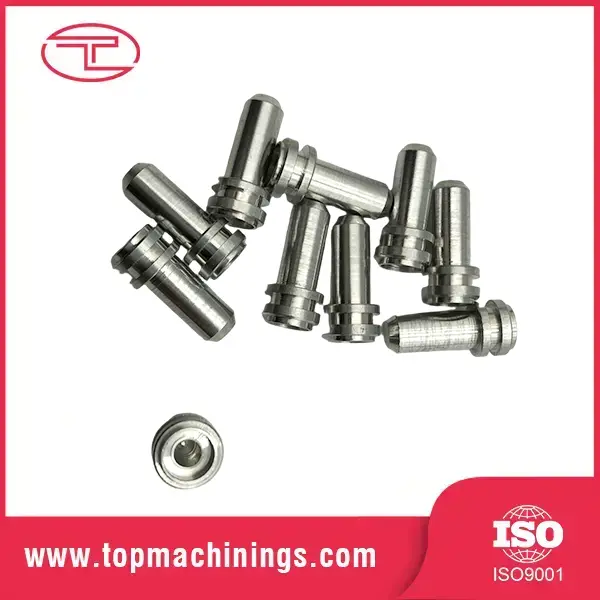

AEBetako automatizazio-fabrikatzaile batek CNC mekanizazio pertsonalizatuko taku industrialak behar zituen, O-eraztunak eusteko ildaska zehatzekin eta dimentsio-perdoia zorrotzekin, abiadura handiko muntaketa-lerroetan lerrokadura zehatza eta zigilatzea ziurtatzeko.

Urrats anitzeko pin hauek zehaztasun handiko Suitzako CNC torneatzeko makinak erabiliz ekoitzi ditugu, zigilatzeko sakonera zehatza eta gainazaleko akabera mantenduz zigilatzeko modu ezin hobean. % 100eko ikuskapen optikoa ontziratu aurretik egin zen.

Ezaugarri eta abantaila nagusiak

Lurrera ± 0,002 mm-ra egiazko posizionamendurako

Azken diametroak ± 0,002 mm-ko erdigunerik gabeko ehoa dira, Ra 0,2-0,4 μm-ko gainazaleko akaberarekin. Hau ez da tolerantzia "aski hurbila": CNC mekanizazio industrialeko taku-pinak dira muntaiak errepikagarriak, instalazioak zehatzak eta produktuak koherenteak bihurtzen dituen tolerantzia.

Zerbitzu luzerako HRC 60+era gogortuta

Errodamendu-altzairuzko pinak HRC 60-64-ra gogortuta daude, gogortasuna emanez behin eta berriz txertatze eta kentze punturik gabe irauteko. Gogortutako takak biguna baino gehiago irauten du magnitude ordena batez.

Txamflatutako muturrak, ertz garbiak

Bi muturrak txanflatuta daude (normalean 1,5 × 45°) eta desbastatuak daude, beraz, pinak zuloetan garbi hasten dira materiala bizarra moztu gabe edo zuloaren ahoa kaltetu gabe. Ez errebarik, ez urratu zulorik, ez baztertutako muntaketarik.

Konfiantza dezakezun zuzentasuna

Luzera-diametro erlazioak zuzen mantentzen dira 0,01 mm-ko 50 mm bakoitzeko. Tolesturiko punte batek ez du aurkitzen soilik, sartzean egindako zuloa kaltetzen du. Zuzentasuna neurtzen dugu produkzio-lote guztietan.

Diametro estua multzokatzea doikuntza mistoetarako

Pinak diametro estuko taldeetan sailkatzen dira, pin kutxa batek egokitze-presioa koherentea izan dezan. Ez gehiago "hau irristatu, horrek mailu bat behar du" zure muntaia-katean.

Produktuaren zehaztapenak

Ekoizpen Prozesua

CNC mekanizazio industriala dowl pin ekoizpena hotz marraztuta edo lurpeko barrarekin hasten da. Barrak erdigunerik gabeko lurzoruaren ia amaierako diametroraino daude, luzera moztuta, txanflatuta eta desbastatuta daude. Pin gogortuetarako, ondoren, bero tratatu eta azken tolerantziaraino ehotzen dira; bi faseko artezketa da amaitutako pina guztiz biribila eta zuzena mantentzen duena.

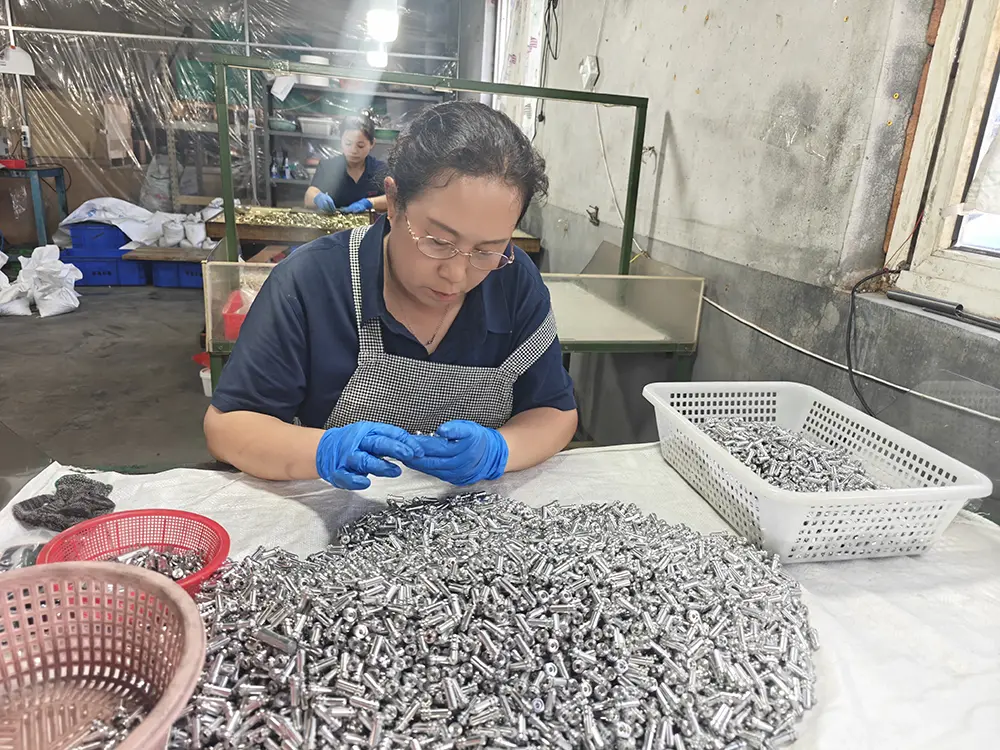

Azken ikuskapenak diametroa (mikrometroarekin eta aire-neurgailuarekin), gogortasuna (Rockwell-en proba), zuzentasuna eta gainazaleko akabera ditu. Pinak diametroaren arabera taldekatzen dira eta olioztatuta eta herdoilarekin babestutako ontzietan bilduta daude. Loteen ziurtagiriak eskaera bakoitzarekin batera doaz.

Produkzioaren kronograma

Epe estandarra: 10-15 egun tamaina estandarrentzat; 15-18 egun gogortu eta artezketarekin.

1-3 egunak: Eskaera berrespena eta materiala hautatzea

4-8 egunak: Barra artezteko, ebakitzeko, txanflatzeko

9-12 egunak: tratamendu termikoa eta artezketa akabera (zehazten bada)

13-14 egunak: Ikuskapena, taldekatzea, paketatzea

15. eguna: Qingdaotik bidalketa

Zergatik aukeratu Tuoyuan Metal

Mikra-mailako gaitasuna, industria-bolumenak

10 urte baino gehiago zehaztasun mekanizatuan, 20 CNC tornu eta urteko 100 milioi piezako edukierarekin, Tuoyuan Metal-ek CNC mekanizatzeko industria-pinak eman ditzake automobilgintza-mailako bolumenetan, laborategi-mailako tolerantziarekin. 2,5 milioi pieza lote bidali ditugu 15 PPM akatsen tasa baino gutxiagotan.

Ipar Amerikako hornitzaile fidagarria

Gure ekoizpenaren % 60 Ipar Amerikako bezeroei ematen zaie, % 95eko erosketa-tasa errepikatuarekin. Gure punteak piezak behar bezala kokatu ez balitu, bezero horiek ez lukete berriro eskatuko hiruhilero, urtez.

Trazagarritasun osoa

Material-errota-ziurtagiriak, tratamendu termikoko erregistroak eta ikuskapen-txostenak lote bakoitzeko artxibatu egiten dira. Trazagarritasun osoa tabernako lotetik amaitutako pinera arte.

Lagin azkarrak eta aurrekontuak

Lagin-eskaerak 3-5 egunetan bidaltzen dira. Aurrekontuak 24 orduko epean. Kalitate-arazoak 48 orduko epean erantzun dira. Hau da gure estandarra, ez gure promesa.

Paketatzea eta bidalketa

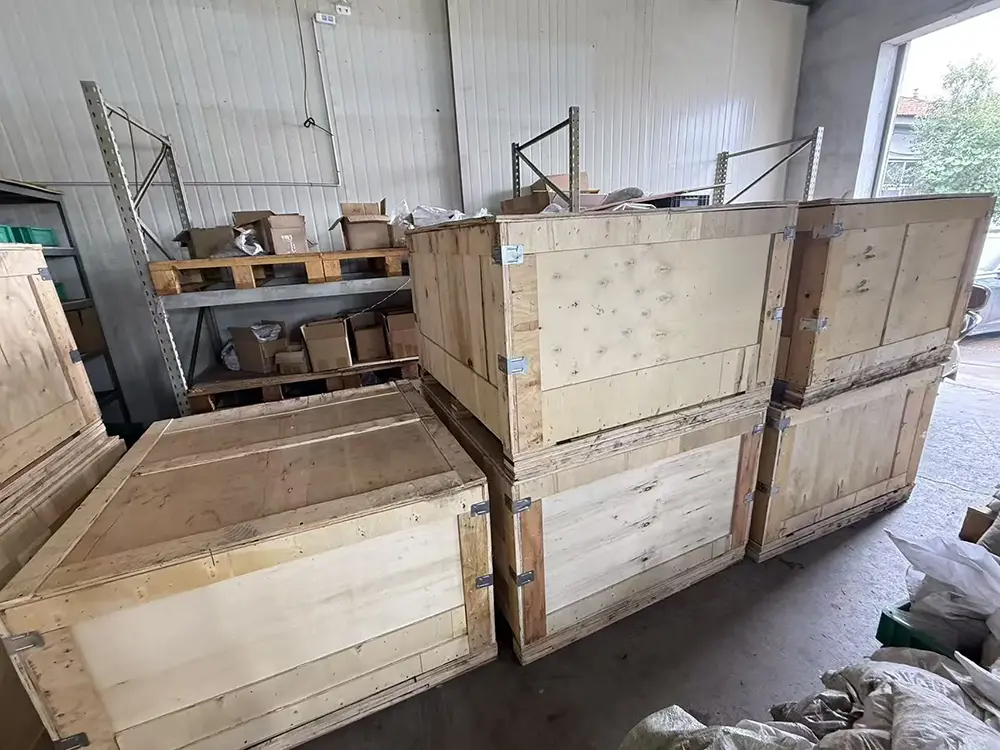

Pinak olioztatuta edo estalita daude, herdoilaren inhibitzailea duten polipoltsetan bilduta eta kartoietan edo egurrezko kutxetan bidaltzen dira. Express (DHL/FedEx/UPS) eskaera txikietarako, Qingdao Portuko itsas merkantzien ontziratzeko. Dokumentazioa: faktura komertziala, ontziratze-zerrenda, karga-agiria, jatorri-ziurtagiria, materialen proba-ziurtagiria. CNC mekanizazio industrialeko taku-pinen prezioak, eskaera handiak edo aurrekontu bat lortzeko, jarri harremanetan gure esportazio-taldearekin.

Ohiko galderak

1.G.: Zein tolerantzia dute zure takulek?

A1: Lurraren tolerantzia estandarra ± 0,002 mm-ko diametroa da, gainazaleko akabera Ra 0,2-0,4 μm-koa. Fit klaseak eskuragarri: m6 press-fit, h6/h7 slip-fit.

Q2: Zein da m6 eta h6 fit pinen arteko aldea?

A2: m6-ko pinak apur bat gehiegizko neurriak dira prentsa-instalaziorako, zulo zuloetan blokeatzen dira eta tiragailua behar dute kentzeko. h6/h7 pinak aldian-aldian desmuntatu behar diren muntaketetarako egokituta daude. Esaiguzu zure eskaera eta klase egokia gomendatuko dizugu.

Q3: Altzairu herdoilgaitzezko pin gogortuak ematen al dituzu?

A3: Bai - prezipitazioa gogortzen den herdoilgaitza HRC 38-44ra gogortu daiteke korrosioarekiko erresistentzia bikainarekin. Elikadura edo itsas betebeharretarako, hau da aukera egokia.

4.G.: Luzera pertsonalizatua edo pertsonalizatutako txabola egin dezakezu?

A4: Bai. Luzera pertsonalizatuak, txanfla pertsonalizatuak, pilotu konikoak eta zirrikituak mozten ditugu marrazki bakoitzeko. Pin pertsonalizatuentzako MOQ baxua da - laginak ongi etorriak dira.

5.G.: Nola saihesten duzu biltegiratzeko pinetan herdoila?

A5: Pinak olioztatuta daude eta lurrun-faseko korrosioaren inhibitzaile-paperarekin josita daude. Atzerriko itsas merkantzietarako, VCI ontziak erabiltzen ditugu herdoilik gabeko etorrera bermatzeko.
