CNC mekanizatutako doikuntza hidraulikoa

CNC mekanizatutako hornidura hidraulikoa sistema hidrauliko batean mahukak, hodiak, ponpak, balbulak eta zilindroak lotzen dituen hornidura hidraulikoa da. Itxura sinplea du —hariak eta zigilatzeko aurpegia dituen metalezko gorputza—, baina baldintza basatietan funtzionatzen du: 50 eta 400 bar baino gehiagoko presioak, tenperatura-aldaketak, bibrazioak eta edozein isuri-bide aurkitzen duen fluido hidraulikoa, urak pitzadura bat aurkitzen duen bezala.

Fitingaren lana zigilatzea da. JIC 37° erlantz bat, ORFS (O-ring aurpegiko zigilua), BSPP hari paraleloa edo NPT hari konikoa den ala ez, zigilatzeko geometria mikra doitasunarekin mekanizatzen da. 0,02 mm-ko biribildutako zigilatzeko gainazal bat negar egiten duen doikuntza da. Sustraia urratua duen haria presiopean lehertzen den osagarri bat da. Horregatik, mekanizazioaren kalitatea ez da "polita izatea" hemen, segurtasun arazoa da.

CNC mekanizatutako egokitze hidraulikoaren ezaugarri eta abantaila nagusiak

Mekanizatutako gainazalak zigilatzea, ez "nahikoa" 37°-ko konoa, O-ringen zirrikitua eta eserlekuaren aurpegiak perdoi kontrolatuekin mekanizatuta daude (eserlekuaren angelua ±0,5°, gainazaleko akabera Ra 0,8μm gehienez). Zigilatzeko gainazal egoki batek 350 bar mantentzen ditu hodiaren barruan eta zure ekipamendu-gelatik kanpo.

Hari garbiak eta zorrotzak Hariak 6g/6H-ra moztu edo ijezten dira profil osoarekin — sustrai urraturik gabe, gailur ijetzirik gabe. Tapered hariak (NPT/BSPT) L1/L2 eraztun-neurgailuekin egiaztatzen dira, juntura estua eta ihesik gabekoa bermatzeko.

Presio-probatutako konfiantza Lagindako loteetan presioa egiten dugu 1,5 × baloraturiko lan-presiora egiten ditugu osagarriak, eta egokitze bakoitza ikusmen eta dimentsioan ikuskatzen da. Aplikazio kritikoetarako, % 100eko presio probak eskuragarri daude.

Fluidorako Material Eskubidea Karbonozko altzairua zinkatutako olio mineral sistema estandarretarako; altzairu herdoilgaitza 316 elikagaietarako, itsasoko eta jariakin agresiboetarako; presio baxuko pneumatikorako eta ur zerbitzurako letoia. Material egokiak korrosio galbanikoa eta hutsegite goiztiarra saihesten ditu.

Zehaz dezakezun garbitasuna Ekipamenduak ultrasoinu bidez garbitzen dira eta zure garbitasun-zehaztapenen arabera ontziratzen dira - ISO 4406 garbitasun-klaseak barne, sistema sentikor eta proportzionaletarako.

Produktuaren zehaztapenak

Aplikazio tipikoak

CNC mekanizatutako egokitze hidraulikoen fabrikatzaile eta hornitzaile gisa, Tuoyuan Metalek ontziratu gabe hornitzen ditu fabrikako zuzeneko prezioetan:

Hidraulika mugikorra: hondeamakinak, zamagailuak, nekazaritza-makineria

Sistema hidrauliko industrialak: prentsak, injekzio-makinak, makina-erreminta

Eraikuntzako ekipoen zirkuitu hidraulikoak

Itsasoko eta itsasoko sistema hidraulikoak (316 herdoilgaitza)

Elikagaiak prozesatzeko eta fluido farmazeutikoen lineak

Proba-bankuak, lubrifikazio-sistemak eta zirkuitu pneumatikoak

Ekoizpen Prozesua

Bukadura hidraulikoak CNC tornuetan bar stocketik mekanizatzen dira, askotan estutze-ziklo bakarrean. Gorputz hexagonalak bueltatu, zulatu, hariztatu egiten dira eta zigilatzeko geometria (kono flare, O-ring zirrikitua edo taper) erreminta dedikatuarekin mozten da. Konfigurazio bakarreko ikuspegia zigilatzeko gainazala hariarekin zentrokidea mantentzen duena da.

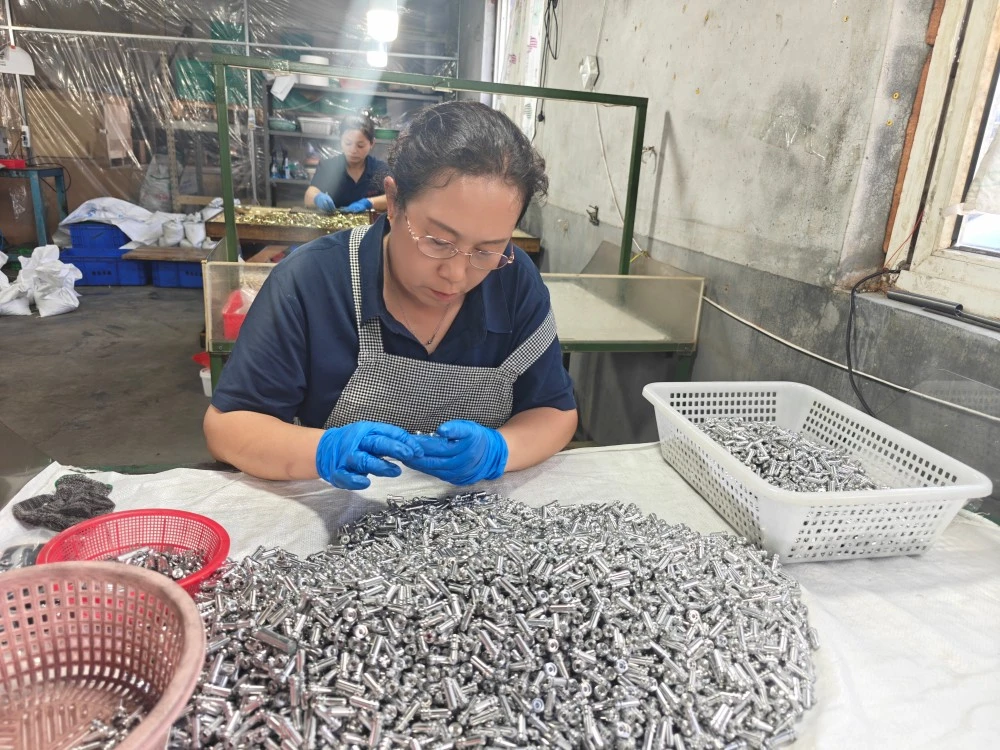

Mekanizatu ondoren, burdineriak desbastatu egiten dira, zigilatzeko aurpegietan oso garrantzitsuak, eta gainazal tratatzen dira (zinka, zink-nikela edo pasibazioa). Bukadurak ultrasoinu bidez garbitzen dira txirbilak eta hondarrak kentzeko, eta gero ikuskatu egiten dira: haria neurtzea, eserlekuaren angeluaren egiaztapena, dimentsio-neurketa eta lagin-presioaren probak.

Zergatik aukeratu Tuoyuan Metal

Mekanizazioaren zehaztasuna non balio duen Gure CNC tornuek ≤±0,003 mm-ko kokapen-zehaztasuna dute, eta ohiko ±0,01 mm-ra mekanizatzen dugu fitingetan - zigilatzeko gainazalak egiazkoak eta hariak garbi mantentzen dituen tolerantzia-banda.

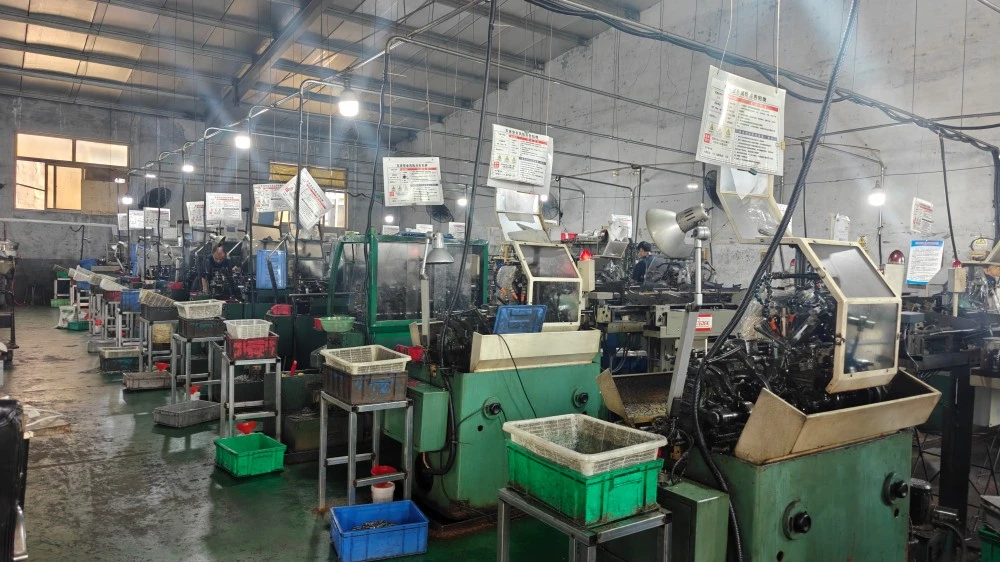

Metalgintzako Espezialitatearen Hamarkada 10 urte baino gehiago zehaztasun torneatuetan, 5.000 m²-ko fabrika, 20 CNC tornu eta urteko 100 milioi piezako edukiera. Katalogo honetako doikuntza estandar guztiak mekanizatu ditugu, askotan.

48 orduko kalitate-erantzuna Arazoren bat aurkitzen bada, 48 orduko epean erantzuten dugu eta adostutakoaren araberako kalte-ordainen erantzukizun osoa hartuko dugu. Konpromiso hori, koherentziaz beteta, horregatik gure bezeroen % 95ek berrantolatzen dute.

Esportatzeko prest dagoen dokumentazioa Materialen ziurtagiriak, ikuskapen-txostenak eta presio-probaren erregistroak eskaera bakoitzarekin bidaltzen dira. Hirugarrenen ikuskapenen koordinazioa eskuragarri.

Paketatzea eta bidalketa

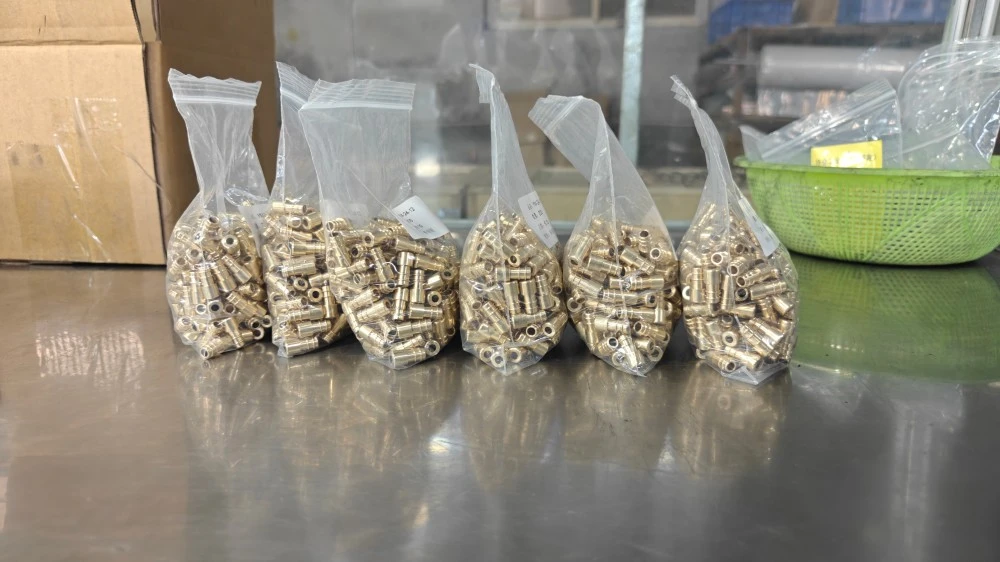

Bukatzeak garbitu, korrosioaren aurka babesten dira eta polietilen poltsetan, kartoietan edo esportatzeko egurrezko kutxetan ontziratzen dira. Qingdaoko portutik eskuragarri dago garraio espresua, airea eta itsasokoa. Dokumentazioa: faktura komertziala, ontziratze-zerrenda, karga-agiria, jatorri-ziurtagiria, materialen proba-ziurtagiria. CNC mekanizatutako egokitze hidraulikoen prezioak, eskaerak edo aurrekontua lortzeko, jarri harremanetan gure esportazio-taldearekin.

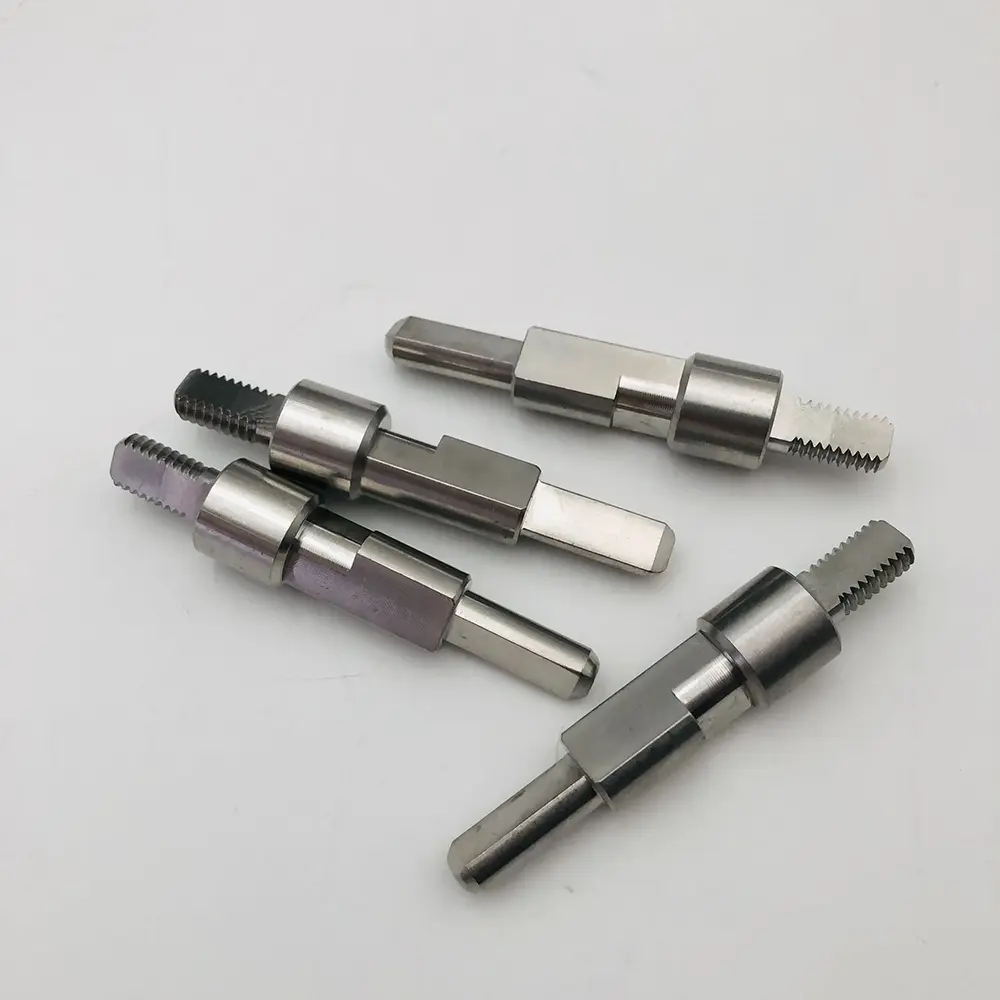

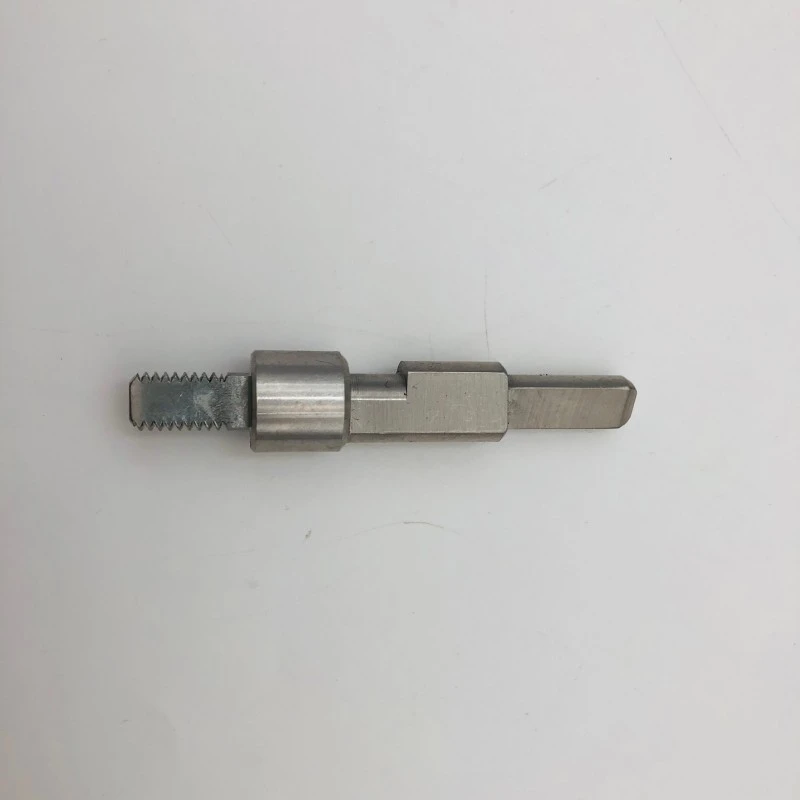

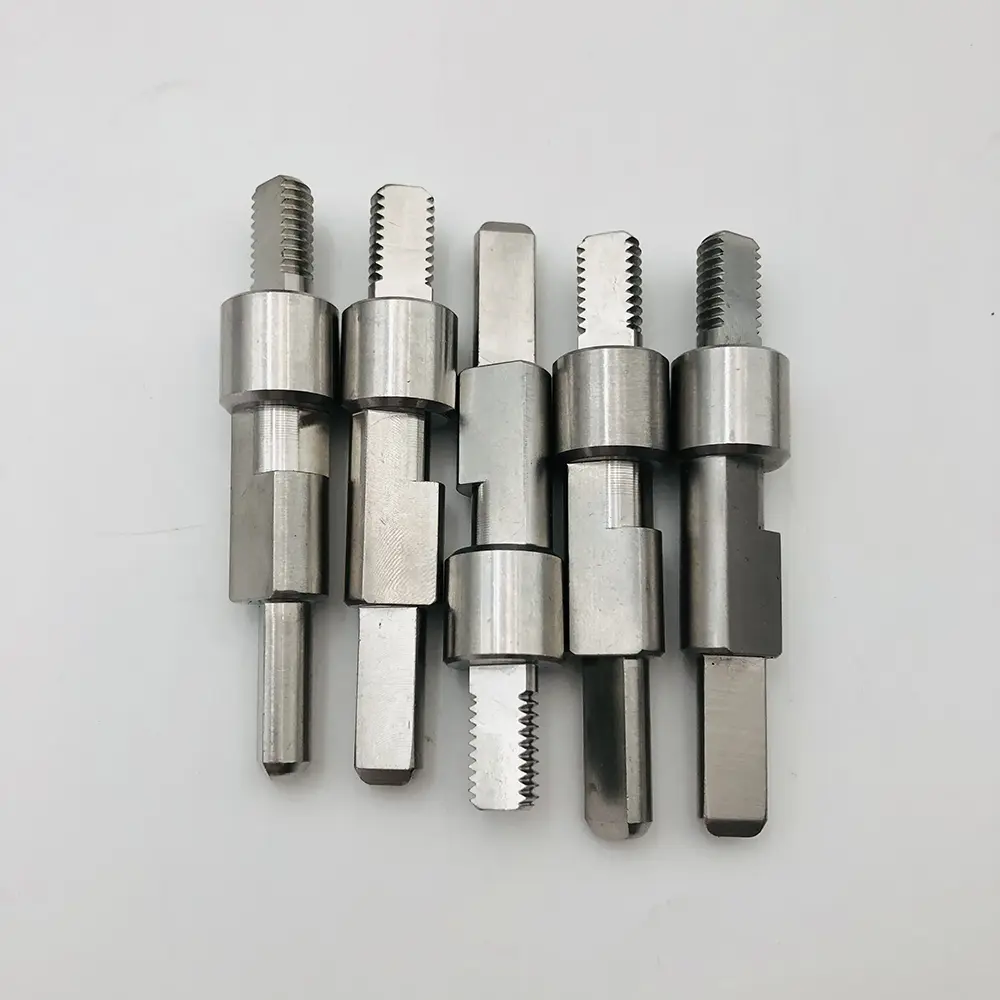

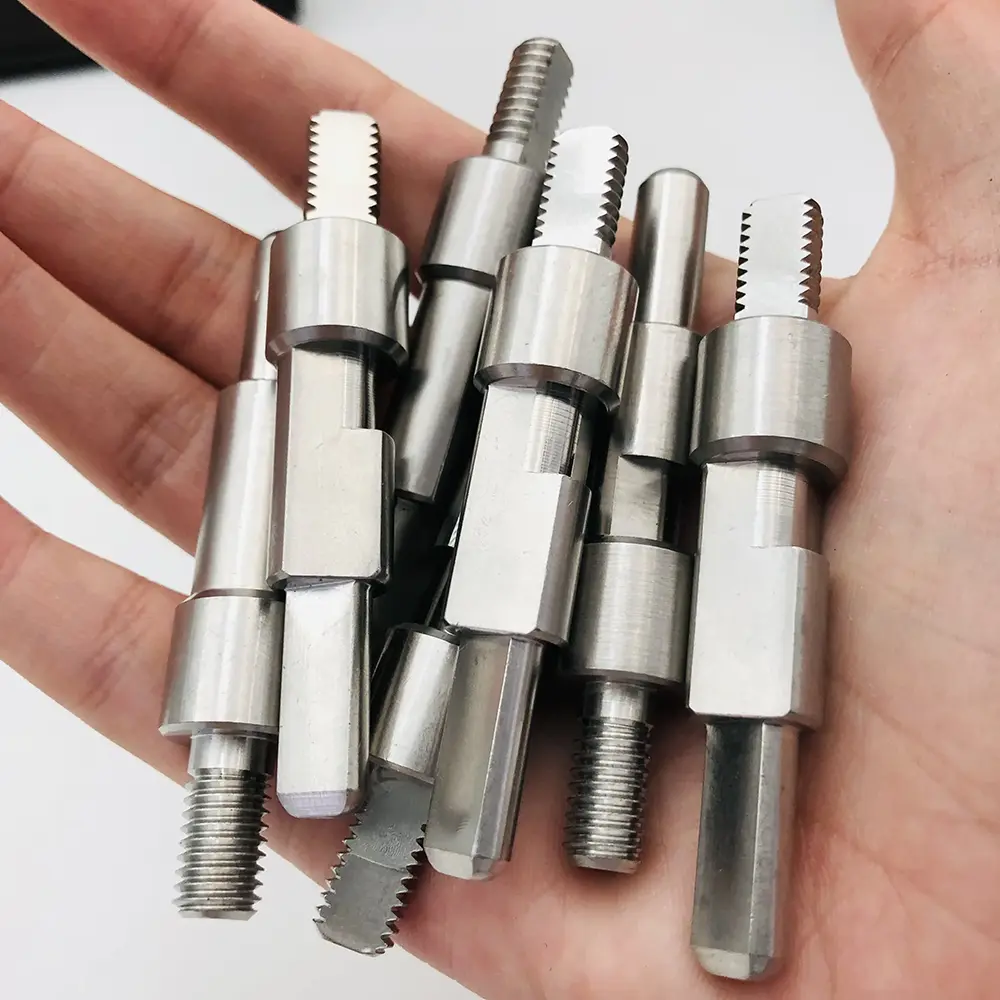

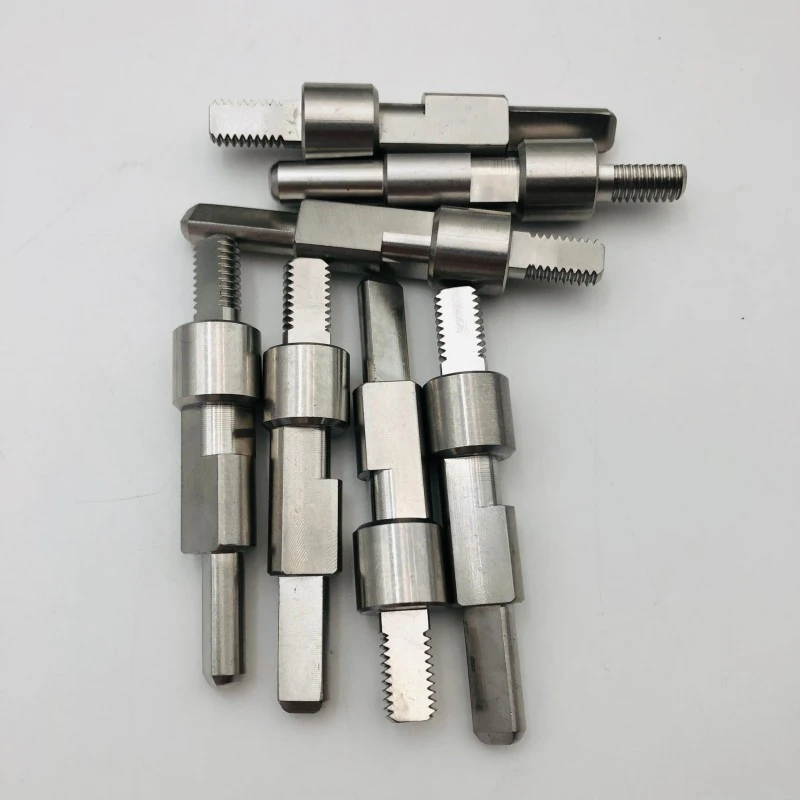

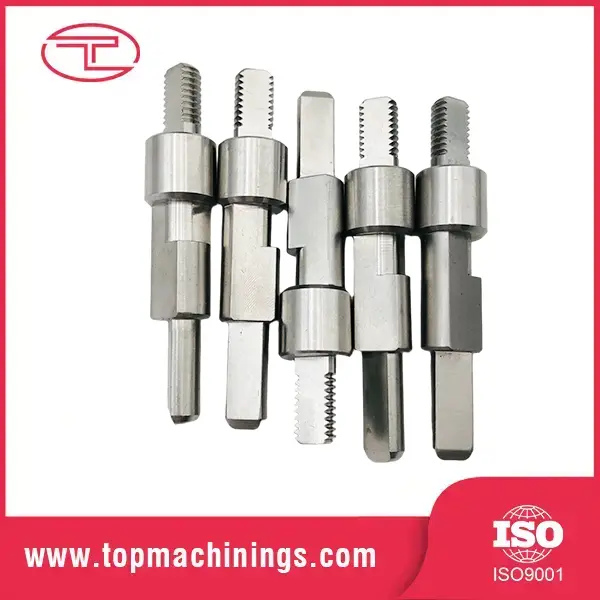

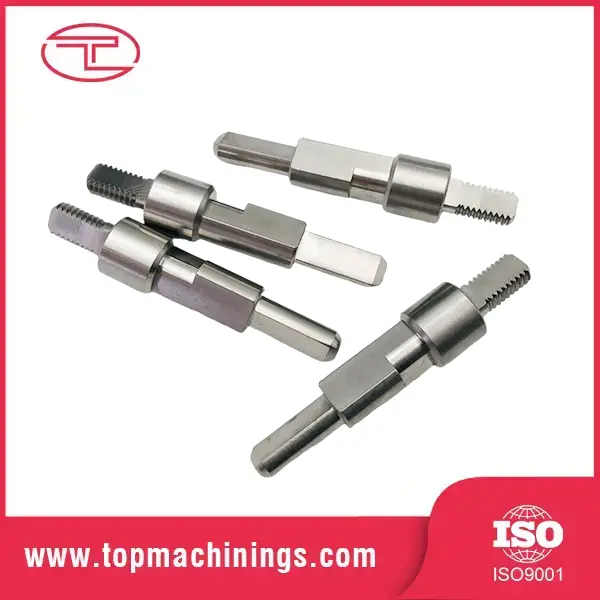

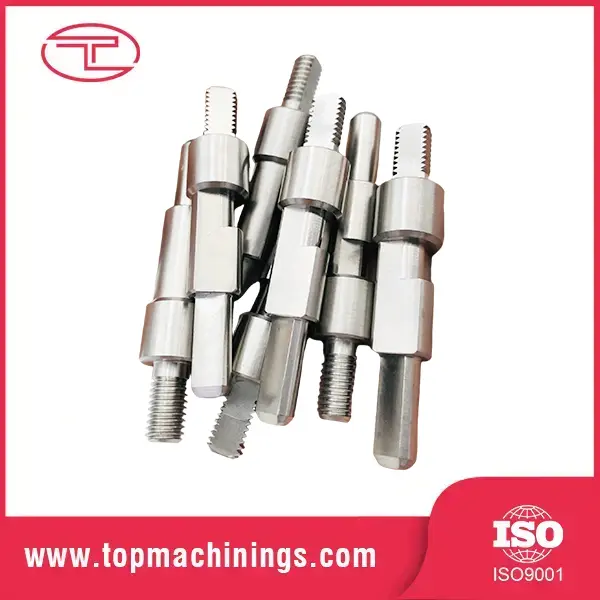

Doitasun handiko haridun ardatzak Industri ekipamenduetarako

Bezeroa: Europako Ekipo Hidraulikoen Fabrikatzailea

Industria: Fluid Power & Industrial Automation

Materiala: altzairu herdoilgaitza / karbono altzairua

Prozesua: doitasuneko CNC torneaketa, fresaketa, harizketak eta tratamendu termikoa

Bezeroak urrats anitzeko hari-ardatz pertsonalizatuak behar zituen, tolerantzia estuekin eta gainazaleko akabera leunarekin, presio altuko muntaketa hidraulikoetan ihesak eta higadura mekanikoa saihesteko. Merkatuko osagai estandarrak ez dituzte beren momentu eta lerrokatze eskakizun espezifikoak bete.

Ardatz anitzeko CNC Suitzako torneaketa eta doitasun fresatzeko makinak erabiliz, hari profil zehatzekin eta fresatutako ezaugarri lauak dituzten ardatz pertsonalizatuak fabrikatu ditugu bezeroaren marrazki teknikoen arabera. Kalitate-kontrol zorrotza, % 100eko hariaren neurgailuaren probak eta gainazaleko zimurtasunaren egiaztapenak barne, bidalketa baino lehen aplikatu ziren.

Ohiko galderak

G: Zein egokitze estandar erabili behar dut?

A: Zure eskualdearen eta mahuken muturren araberakoa da: JIC ohikoa da Ipar Amerikan, BSP Europan/Asian, DIN metrikoa Alemanian, ORFS non bibrazioak eta ihesik gabeko errendimenduak garrantzitsuak diren. Bidali iezaguzu zure egungo ekipamenduak edo marrazkiak eta estandarrak eta hornikuntza bat datozenak identifikatuko ditugu.

G: Zein presio jasan dezakete zure osagarriek?

A: Lotura estandarrak 350 bar-eko lan-presioarekin daude; presio handiko konfigurazioak 630 bar arte. Presioa probatu dugu loteak 1,5 × presio nominalarekin.

G: Altzairu herdoilgaitzezko osagarriak horni ditzakezu elikagaietarako edo itsas erabilerarako?

A: Bai - SUS316 pasibazio-akabera duten osagarriak eskuragarri daude elikagai, itsas eta farmazia aplikazioetarako. Emandako materialaren ziurtagiriak.

G: Marrazki bakoitzeko osagarri pertsonalizatuak eskaintzen al dituzu?

A: Bai, guztiz pertsonalizatutako osagarriak dira gure espezialitatea. Bidali marrazki bat edo lagin bat eta zure geometria zehatza mekanizatuko dugu, ataka pertsonalizatuen konfigurazioa barne.

G: Zein da zure MOQ eta entrega-denbora CNC mekanizatutako egokitze hidraulikoaren?

A: Laginak: 3-5 egun, MOQ malgua. Ekoizpena: batez beste 15 egun. Qingdao-tik itsasoko merkantzia, edo urgentziazko eskaera txikietarako adierazi.
