Zer dira Zehaztasun Tornatutako Pieza konplexuak eta nola hobetzen dute osagaien errendimendua?

Zehaztasun Torneatutako Pieza KonplexuakTorneaketa prozesu aurreratuen bidez fabrikatutako osagaiak dira, dimentsio-zehaztasuna, errepikakortasuna, gainazaleko kalitatea eta konplexutasun geometrikoa lortzeko. Automatizazioan, makinetan, automozio-sistemetan, elektronikan, ekipamendu medikoan, sistema hidraulikoetan eta ohiko osagai estandarrak behar den egokitzapena edo errendimendua eskain ez duten beste aplikazio batzuetan oso erabiliak dira. Gida honek haien egitura, fabrikazio-prozesua, materialen aukerak, perdoiak, gainazaleko akaberak, ikuskapen-eskakizunak, diseinu-gogoetak eta hornikuntza-praktikak azaltzen ditu, ingeniariei eta erosketa-taldeei produkzio-arriskuak murrizten eta fabrikazio-irtenbide egokia aukeratzen laguntzen die.

Aurkibidea

1. Zer dira Zehaztasun Torneatutako Pieza Konplexuak?
2. Zerk bihurtzen du pieza bihurri bat konplexua?
3. Nola fabrikatzen dira doitasun konplexuko pieza torneatuak?
4. Zein material erabil daitezke?
5. Nola kontrolatzen dira zehaztasuna eta tolerantziak?
6. Zergatik du axola gainazaleko akabera?
7. Nola ikuskatzen dira zehaztasun torneatutako piezak?
8. Nola diseinatu behar dituzte ingeniariek osagai hauek?
9. Non erabiltzen dira doitasun konplexuko pieza torneatuak?
10. Zer bilatu beharko lukete erosleek fabrikazio bazkide batean?
11. Maiz egiten diren galderak
12. Ondorioa

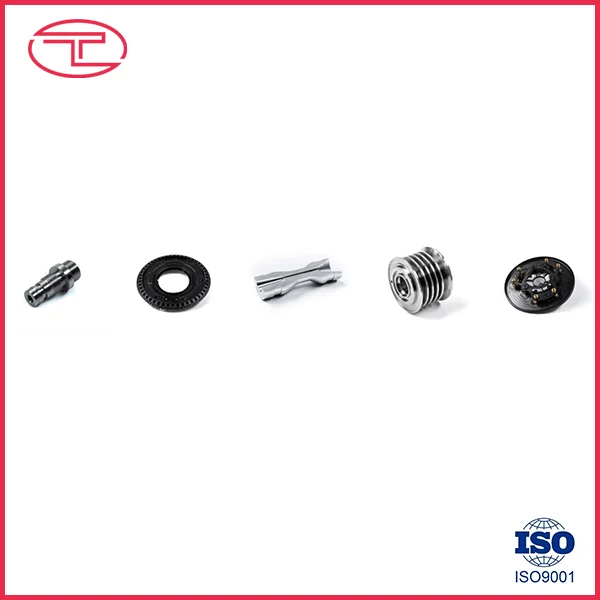

Zer dira Zehaztasun Torneatutako Pieza Konplexuak?

Zehaztasun Torneatutako Pieza Konplexuak neurrira mekanizatutako osagaiak dira, batez ere pieza bat biratuz fabrikatutako ebaketa-tresnek materiala kentzen duten bitartean, ezaugarri zilindriko, koniko, hariztatu, ildu edo sestra zehatzak sortzeko. Ardatz edo buxin sinpleak ez bezala, torneatutako osagai konplexuak hainbat mekanizazio-eragiketa eta geometria korapilatsuak konbina ditzakete osagai bakar baten barruan.

Ezaugarri tipikoen artean, hainbat diametro, barruko zuloak, hari finak, ildaskak, sorbaldak, konoak, gurutze-zuloak, zirrikituak, txanflak, erradioak eta bereziki profilatutako gainazalak dira. CNC torneaketa-zentro aurreratuek torneaketa zulaketa, rosketa, fresaketa eta beste eragiketekin integra dezakete, eta hainbat funtzio ekoizteko aukera ematen dute konfigurazio gutxiagorekin.

Erosleentzat, doitasun konplexuko osagai bihurri baten balioa ez da dimentsioko tolerantzia txiki bat besterik ez. Benetako helburua errendimendu koherentea da pieza sistema mekaniko handiago batean muntatzen denean. Dimentsio-zehaztasuna, kontzentrikotasuna, gainazaleko egoera, materialaren propietateak eta errepikakortasuna elkarrekin lan egin behar dute.

Ekoizpen praktikoan, lor daitezkeen perdoiak materialaren, geometriaren, makinaren egoeraren, tresneriaren, eustearen, prozesuen egonkortasunaren eta ikuskapen metodoaren araberakoak dira. Argitaratutako mekanizazio-erreferentziek normalean CNC orokorra ±0,05 mm inguruko biraketa erakusten dute, eta ±0,01 mm inguruko edo beheragoko tolerantzia estuagoak izan daitezke aukeratutako ezaugarrietan prozesua behar bezala diseinatuta dagoenean. :contentReference[oaicite:0]{index=0}

Zerk bihurtzen du pieza bihurri bat konplexua?

Osagai bat teknikoki konplexu bihurtzen da bere geometriak edo eskakizun funtzionalak torneaketa arruntak baino prozesu-kontrol handiagoa eskatzen duenean. Konplexutasuna ezaugarri kopurutik, elkarren arteko erlaziotik edo ekoizpen osoan zehaztasuna mantentzeko zailtasunetik etor daiteke.

Beraz, konplexutasuna ikuspegi funtzional batetik ebaluatu behar da. Ezaugarri ikusgarri asko dituen pieza bat ez da zertan fabrikatzen zaila, eta osagai txiki samarra, berriz, oso exijentea izan daiteke zulo kritikoa, desbideratze-eskakizun estua edo material zaila badu.

Nola fabrikatzen dira doitasun konplexuko pieza torneatuak?

Makina mozten hasi aurretik fabrikazio prozesu fidagarria hasten da. Ingeniaritzaren berrikuspena, materialaren egiaztapena, prozesuen planifikazioa, erreminten aukeraketa, mekanizazioa, ikuskapena eta akabera guztiak laguntzen dute azken emaitzan.

Ingeniaritza eta Marrazki Berrikuspena

Fabrikazio-taldeak marrazki teknikoa, 3D eredua, materialaren zehaztapena, tolerantzia-baldintzak, hariak, gainazaleko akaberak, tratamendu termikoa eta beste argibide berezi batzuk aztertzen ditu.

Etapa honek fabrikazio-arazo potentzialak identifikatu ditzake ekoizpena hasi aurretik. Adibidez, gainazal ez-funtzionaletan alferrikako tolerantzia estuek mekanizazio- eta ikuskapen-eskakizunak gehi ditzakete osagaiaren benetako funtzioa hobetu gabe.

Materiala prestatzea

Bar stocka edo beste lehengai bat onartutako zehaztapenaren arabera hautatzen da. Materialen ziurtagiriak beharrezkoak izan daitezke trazabilitatea garrantzitsua den aplikazioetarako.

CNC Torneatzea

Pieza segurtasunez eusten da CNC bidez kontrolatutako tresnek, hala nola, parekatzea, birrintzea, akabera torneatzea, mandrinatzea, harizkatzea, artekatzea eta txanflatzea. Tresneria zuzena edo errota-torneaketa ekipamendua erabil daiteke osagaiak fresatzeko edo zulatzeko ezaugarri osagarriak behar dituenean.

Bigarren mailako Eragiketak

Osagai batzuek eragiketa gehigarriak behar dituzte bira eman ondoren. Marrazkiaren arabera, hauek artezketa, leuntzea, tratamendu termikoa, desbarbatzea, xaflatzea, anodizazioa, pasibatzea edo gainazaleko beste tratamendu batzuk izan daitezke.

Ikuskapena eta Azken Egiaztapena

Dimentsio kritikoak marrazkiaren arabera egiaztatzen dira. Proiektuaren eskakizunen arabera, fabrikatzaileek mikrometroak, neurgailuak, neurketa optikoko ekipoak, CMM sistemak edo doitasuneko ikuskapen-tresna batzuk erabil ditzakete.

Fabrikazio-sekuentzia garrantzitsua da, konfigurazio gehigarri bakoitzak lerrokadura aldatzeko aukera bat sar dezakeelako. Errota-biratze-ekipamendu modernoak osagai konplexu batzuen konfigurazio-kopurua murrizten du eta, beraz, birkokapen-erroreak murrizten ditu. :contentReference[oaicite:1]{index=1}

Zein material erabil daitezke?

Materialen hautaketak zuzenean eragiten die ebaketa-jokaerari, erreminten higadurari, bero-sorkuntzari, dimentsio-egonkortasunari, korrosioarekiko erresistentziari, pisuari, indarrari eta azken aplikazioaren errendimenduari.

• Altzairu herdoilgaitza:Korrosioarekiko erresistentzia eta iraunkortasun mekanikoa eskatzen duten aplikazioetarako egokia.
• Karbono altzairua:Ohikoa da osagai mekaniko orokorretan, ardatzetan, pinetan eta hardware industrialetan.
• Altzairu aleatua:Baliagarria indar handiagoa, higadura erresistentzia edo tratamendu termikorako gaitasun handiagoa behar den lekuetan.
• Aluminioa:Arina eta mekanizagarria, pisuarekiko sentikorrak diren muntaketetarako egokia da.
• Letoia:Sarritan, mekanizatutasun ona eskatzen duten osagarrietarako, konektoreetarako, osagai elektrikoetarako eta aplikazioetarako hautatua.
• Kobrea:Eroankortasun elektrikoa edo termikoa garrantzitsua denean erabiltzen da.
• Ingeniaritza plastikoak:POM, PEEK, PTFE eta nylon bezalako materialak arin, marruskadura baxuko edo kimikoki erresistenteak diren aplikazio espezializatuetarako bihur daitezke.

Materiala inoiz ez da hautatu behar mekanizazio erosotasunaren arabera soilik. Ingeniariek funtzionamendu-tenperatura, karga, korrosioaren esposizioa, higadura, bateragarritasun kimikoa, eskakizun elektrikoak eta elkartze-osagaien ezaugarriak kontuan hartu behar dituzte.

Nola kontrolatzen dira zehaztasuna eta tolerantziak?

Doitasuna makinen gaitasunaren, tresnen, programazioaren, lanaren euspenaren, materialaren egonkortasunaren, ingurumen-baldintzen eta ikuskapenaren elkarrekintzaren bidez kontrolatzen da.

Normalean kontrolatutako ezaugarriak hauek dira:

• Kanpoko diametroa eta barruko diametroa
• Zatiaren luzera
• Biribiltasuna
• Zilindrikotasuna
• Zentrizitatea edo runout
• Hariaren neurriak
• Zuloaren kokapena
• Gainazal funtzionalen arteko erlazio geometrikoak

Esate baterako, ardatz batek errodamendu-eserleku baterako diametro kontrolatua eska dezake bere kanpoko gainazal ez-funtzionalak tolerantzia gutxiago murriztailea erabil dezakeen bitartean. Ikuspegi honi esker, fabrikazio baliabideak muntaian eta errendimenduan eragina duten dimentsioetan zentratu daitezke.

Industriako mekanizazio-erreferentziek azpimarratzen dute tolerantzia-gaitasuna geometriaren eta prozesu-baldintzen araberakoa dela, zenbaki unibertsal bakarra izan beharrean. :contentReference[oaicite:2]{index=2}

Zergatik du axola gainazaleko akabera?

Azaleko akabera itxura-eskakizun bat baino gehiago da. Marruskadura, higadura, zigilatzea, errodamenduen kontaktua, irristatzearen jokabidea, korrosioaren babesa eta muntaketaren errendimendua eragin dezake.

Torneatutako osagaien gainazaleko akabera-eskakizun arruntak dira gutxi gorabehera Ra 3,2 μm mekanizatutako gainazal orokor askorentzat, Ra 1,6 μm gainazal funtzional leunentzat eta Ra 0,8 μm edo txikiagoa hautatutako doitasun aplikazioetarako. Akabera zorrotzagoek ehotzea edo leuntzea eska dezakete bakarrik buelta eman beharrean. :contentReference[oaicite:3]{index=3}

Horregatik, ingeniariek identifikatu beharko lukete zein gainazal diren benetan funtzionalak. Baliteke errodamendu-journal, zigilatzeko gainazal edo irristatze-interfaze batek kanpoko gainazal baten akabera desberdina behar izatea.

• Azalera funtzionalak:Zehaztu behar den akabera funtzionamendu-baldintzen arabera.
• Zigilatzeko gainazalak:Kontuan izan zimurtasuna eta gainazaleko akatsak.
• Irristatzeko gainazalak:Kontuan izan marruskadura eta higadura.
• Gainazal kosmetikoak:Definitu itxura-itxaropenak eskakizun funtzionaletatik bereizita.

Nola ikuskatzen dira zehaztasun torneatutako piezak?

Ikuskapena zuzenean ingeniaritza-planoarekin konektatu behar da. Ezaugarri posible guztiak metodo berdinarekin neurtzea ez da beti beharrezkoa; ikuskapen-planak dimentsio kritikoetan eta baldintza funtzionaletan zentratu behar du.

Kalitate-kontroleko prozesu integral batek honako hauek izan ditzake:

1. Sarrerako materialaren egiaztapenazehaztutako materiala baieztatzeko.
2. Lehenengo piezaren ikuskapenaekoizpen-prozesua eskala osoko fabrikazio aurretik egiaztatzeko.
3. Prozesuan egindako neurketaekoizpenean zehar dimentsio-noraeza identifikatzeko.
4. Azken dimentsioko ikuskapenamarrazki-baldintzen aurka.
5. Azalera-akabera egiaztatzeaizendatutako eremu funtzionaletarako.
6. Haria ikuskatzeaneurgailu edo neurketa-ekipo egokiak erabiliz.
7. Dokumentazioahala nola, dimentsioko txostenak bezeroak eskatzen duenean.

Oso zorrotzak diren piezen kasuan, koordenatuak neurtzeko makina edo neurketa optikoko sistema batek dimentsioko egiaztapen integralagoa eman dezake. Ikuskapen-txostenek eta lehen artikuluaren dokumentazioek erosketa- eta ingeniaritza-taldeei ekoizpen-koherentzia ezartzen lagun diezaiekete.

Nola diseinatu behar dituzte ingeniariek osagai hauek?

Diseinu ona fabrikazioa hobetzeko modurik eraginkorrenetakoa da funtzioa kaltetu gabe.

• Dimentsio kritikoak eta gainazal funtzionalak argi identifikatzea.
• Saihestu dimentsio guztietan tolerantzia oso estuak aplikatzea.
• Erabili hariaren zehaztapen estandarrak posible denean.
• Eman erradio eta txanfla egokiak erreminten sarbideak eskatzen dituen tokietan.
• Kontuan hartu hormaren lodiera eta deformazio aukera.
• Zehaztu gainazaleko zimurtasuna helburu funtzional bat betetzen duen tokian soilik.
• Definitu argi materialen kalifikazioak.
• Bero-tratamenduaren eta gainazalaren tratamenduaren baldintzak identifikatzea.
• Eman 2D marrazki osoak eta 3D eredu zehatzak eskuragarri daudenean.

Printzipio praktiko bat zehaztasun teoriko maximoa baino funtzioaren inguruan diseinatzea da. Fabrikazio-erreferentziak etengabe ohartzen dira beharrezkoak ez diren tolerantzia estuek mekanizazio-denbora, ikuskapen-eskakizunak eta ekoizpen-konplexutasuna handitu ditzaketela. :contentReference[oaicite:4]{index=4}

Non erabiltzen dira doitasun konplexuko pieza torneatuak?

Torneatzea bereziki egokia denez biraketa eta geometria zilindrikoetarako, doitasunez torneatutako osagaiak industria-sistema askotan agertzen dira.

Zer bilatu beharko lukete erosleek fabrikazio bazkide batean?

Doitasun konplexuko osagaien hornitzaile bat hautatzeak unitateko prezioak alderatzea baino gehiago eskatzen du. Fabrikatzaileak baldintza teknikoak ulertzen dituela eta baldintza horiek betetzen dituzten osagaiak behin eta berriz ekoizten dituela frogatu behar du.

Ebaluazio puntu garrantzitsuak hauek dira:

1. Mekanizazio gaitasuna:Egiaztatu ekipamendua osagaien geometriarekin bat datorrela.
2. Esperientzia materiala:Galdetu hornitzaileak zehaztutako materiala aldizka prozesatzen duen.
3. Kalitate kontrola:Ikuskatzeko ekipoak, prozedurak eta dokumentazioa berrikusi.
4. Ingeniaritza laguntza:Zehaztu hornitzaileak fabrikazio-arazoak ekoiztu aurretik identifikatu ditzakeen.
5. Produkzioaren koherentzia:Galdetu nola monitorizatzen den dimentsio-aldaera ekoizpen-lan handiagoetan.
6. Akabera gaitasuna:Baieztatu behar diren bigarren mailako tratamenduak modu fidagarrian koordinatu daitezkeen.
7. Komunikazioa:Ziurtatu galdera teknikoak azkar eta zehaztasunez ebatzi daitezkeela.
8. Trazabilitatea:Aplikazio zorrotzetarako, ezarri materialaren eta produkzio-erregistroen baldintzak.

Qingdao Tuoyuan Metal Products Co., Ltd.-k metalezko osagai pertsonalizatuak behar dituzten bezeroei laguntza eman diezaieke, non dimentsio-kontrola, marrazki zehatzak, material aukeraketa eta ekoizpen errepikakorra garrantzitsuak diren. Kontratazio-taldeentzat, marrazki tekniko osoa ematea eta eskakizun kritikoak argi identifikatzea ebaluazio teknikoa eta aurrekontua egiteko abiapuntu eraginkorra da.

Maiz egiten diren galderak

Zein da pieza torneatu estandar baten eta doitasun handiko pieza torneatu konplexu baten artean?

Torneatutako pieza estandar batek, oro har, geometria zilindriko nahiko sinplea eta ohiko dimentsio-eskakizunak ditu. Torneatutako doitasun-pieza konplexu batek hainbat diametro, barne-ezaugarri, hariak, zirrikituak, zulo gurutzatuak, perdoi estuak, desbideratze kontrolatua eta gainazaleko akabera espezifikoak konbina ditzake osagai baten barruan.

Zenbateko zehatzak izan daitezke doitasun konplexuko pieza torneatuak?

Zehaztasuna materialaren, geometriaren, makinen konfigurazioaren, tresneriaren, eustearen, prozesuen egonkortasunaren eta ikuskapen metodoen araberakoa da. CNC torneaketa orokorrak ±0,05 mm inguruan funtziona dezake normalean, eta hautatutako zehaztasun-ezaugarriek, berriz, ±0,01 mm edo gehiago estutu dezakete diseinuak eta prozesuak ahalbidetzen duenean. Zifra hauek proiektuaren gaitasun espezifikoen erreferentzia gisa tratatu behar dira, berme unibertsalak baino. :contentReference[oaicite:5]{index=5}

Zein material erabili ohi dira doitasunez torneatutako osagaietarako?

Aukera arruntak altzairu herdoilgaitza, karbono altzairua, aleazio altzairua, aluminioa, letoia, kobrea eta ingeniaritza plastikoak dira. Material egokia indarraren, korrosioarekiko erresistentziaren, tenperaturaren, higaduraren, pisuaren, propietate elektrikoen eta funtzionamendu-ingurunearen araberakoa da.

Torneatutako pieza konplexuak bigarren mailako prozesamendua behar al dute?

Ez beti. Osagai batzuk CNC torneaketa bidez zuzenean osa daitezke, eta beste batzuek artezketa, leunketa, tratamendu termikoa, xaflaketa, anodizazioa, pasibazioa edo beste akabera-prozesu batzuk eska ditzakete baldintza funtzional zehatzak betetzeko.

Zergatik da garrantzitsua gainazaleko akabera osagai torneatuentzat?

Azaleko akaberak marruskadurari, higadurari, zigilatzeari, errodamenduen kontaktuan, irristatzearen portaerari eta itxurari eragin diezaioke. Hortaz, gainazal funtzionalek beren funtzionamendu-baldintzetarako egokiak diren baldintzak jaso beharko lituzkete, osagai guztiari akabera-zehaztapen bera automatikoki aplikatu beharrean.

Zer informazio sartu behar da aurrekontua eskatzeko?

RFQ erabilgarriak 2D marrazkia, 3D eredua eskuragarri badago, materialaren kalifikazioa, kantitatea, tolerantziak, gainazaleko akabera baldintzak, hariak, tratamendu termikoa, gainazaleko tratamendua, ikuskapen baldintzak, ontziratzeko itxaropenak eta entrega eskakizunak izan beharko lituzke. Informazio tekniko osoak fabrikatzaileak proiektua zehatzago ebaluatzeko aukera ematen dio.

Konbinatu al ditzake osagai batek torneaketa eta fresaketa?

Bai. Errota-torneaketa-ekipoek eta erreminta bizidun torneaketa-zentroek torneaketa zulaketa, rosketa, zirrikitu eta fresatzeko eragiketekin konbina dezakete. Horrek osagaien diseinu egokietarako konfigurazio kopurua murriztu dezake eta ezaugarrien arteko posizio-erlazioak mantentzen lagun dezake. :contentReference[oaicite:6]{index=6}

Ondorioa

Zehaztasun Torneatutako Pieza Konplexuak ingeniaritza-osagaiak dira, zeinetan geometriak, dimentsio-zehaztasunak, materialen propietateak, gainazaleko egoerak eta ekoizpenaren errepikakortasuna azken errendimenduan laguntzen duten. Fabrikazio-ikuspegi eraginkorrena marrazki tekniko argi batekin hasten da, materialen hautaketa egokia, tolerantzia errealistak, arretaz planifikatutako mekanizazio-eragiketak eta osagaiaren benetako funtzioa islatzen duten ikuskapen-metodoekin.

Ingeniarientzat eta erosketa taldeentzat, gakoa ez da ahalik eta tolerantzia txikiena eskatzea. Horren ordez, eskakizun bakoitza muntaketari, mugimenduari, zigilatzeari, kargari, higadurari edo beste funtzio neurgarri bati lotu behar zaio. Ikuspegi honek fabrikazioaren konplexutasuna kontrolatzen lagun dezake, amaitutako osagaiarengandik espero den errendimendua mantenduz.

Ardatz pertsonalizatuak, kasikak, osagarriak, konektoreak, doitasuneko osagai mekanikoak edo torneatutako beste produktu korapilatsu batzuk garatzen ari bazara,Qingdao Tuoyuan Metal Products Co., Ltd.zure eskakizun teknikoak eta ekoizpen beharrak ebaluatu ditzake.Partekatu zure marrazkiak, zehaztapenak, materialak eta kantitateak, etajarri gurekin harremanetanzure proiekturako fabrikazio-irtenbide egoki bat eztabaidatzeko.
