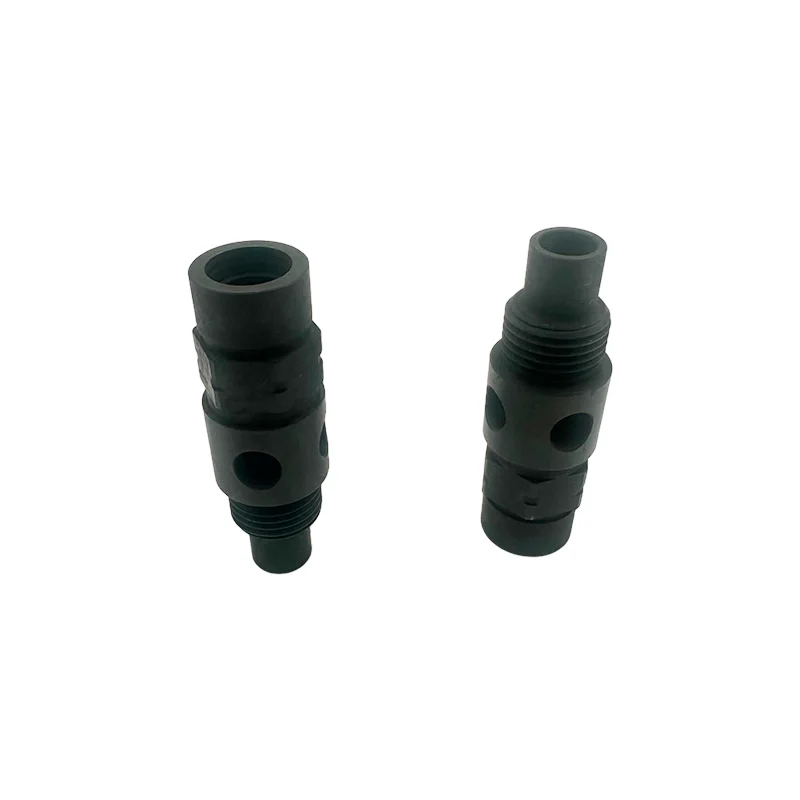

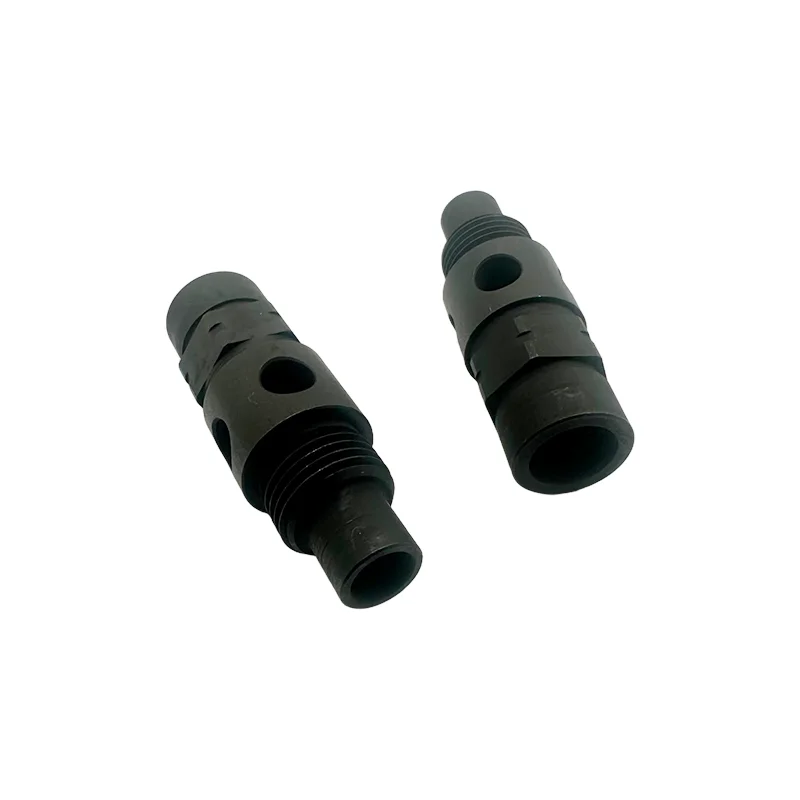

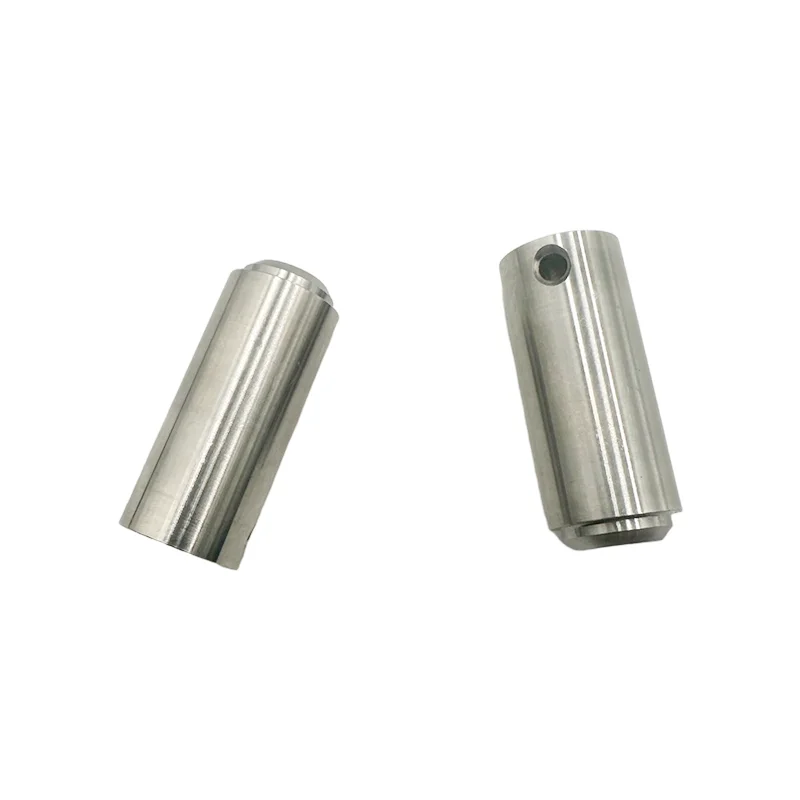

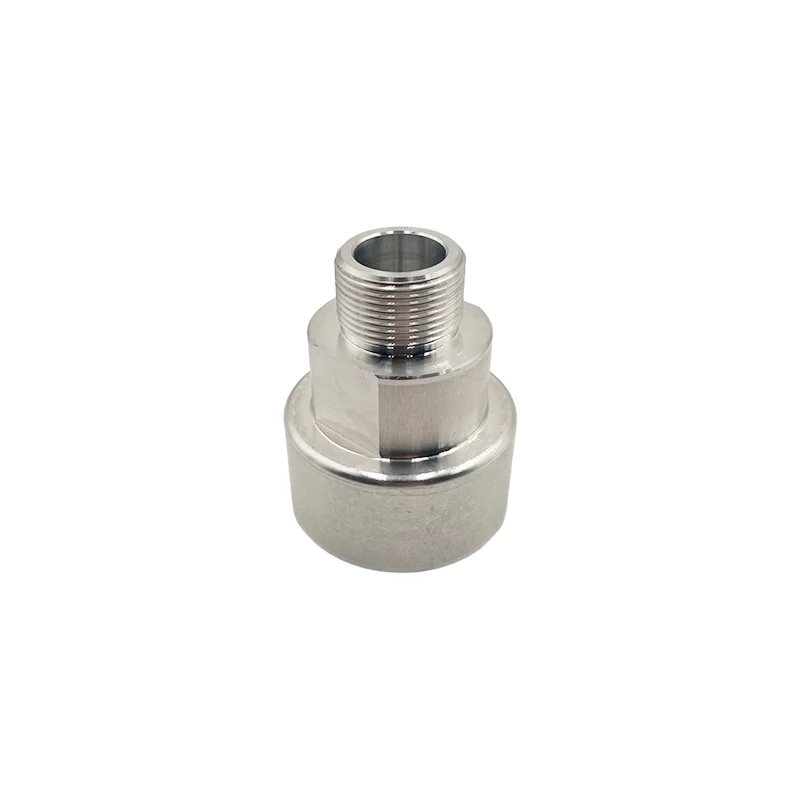

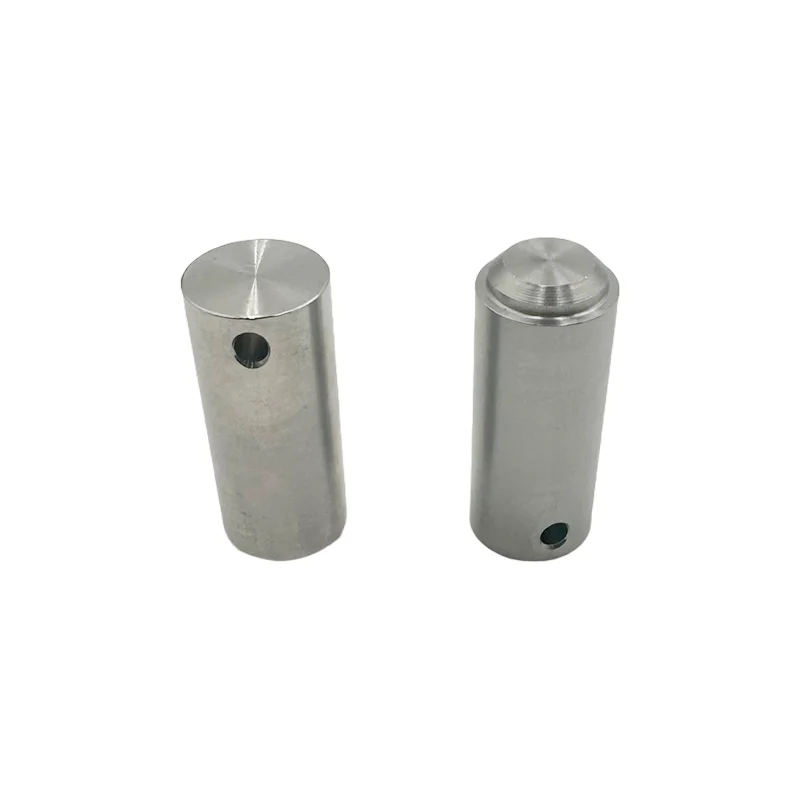

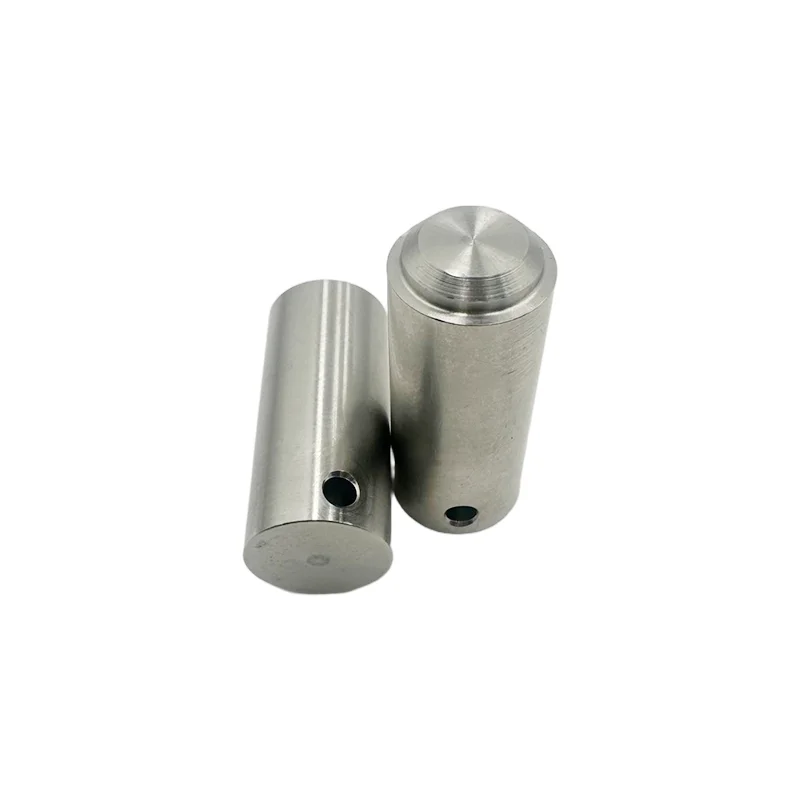

Zehaztasun Torneatutako Pieza Konplexuak

Tuoyuan Metal kalitate handiko eta doitasun konplexuko pieza bihurtutako fabrikatzailea da. Ekoizpen-prozesuaren fase guztiak zorrotz kontrolatzen ditugu, lehen mailako materialak eta fabrikazio-teknika aurreratuak eta frogatuak erabiliz. Gure produktuek aparteko zehaztasuna dute —zure marrazki teknikoei eta zehaztapen pertsonalizatuei ezin hobeto atxikitzen zaizkie— tolerantzia oso minimoekin.

Produktuaren abantailak

(I) Doitasun handiko mekanizazioa

Tuoyuan Metal-ek CNC tornu aurreratuak eta doitasuneko mekanizazio-prozesuak erabiltzen ditu. Gure doitasun-torneatutako pieza konplexuek mekanizazio-zehaztasun oso handia lortzen dute, dimentsio-perdoiak oso muga estuetan dituztenak, eta produktu batzuek ±0,001 mm-ko zehaztasuna dute. Horrek muntaketa-ingurune konplexu ezberdinetan doikuntza ezin hobea bermatzen du, ekipoen errendimendu orokorra eta egonkortasuna eraginkortasunez hobetuz. Esaterako, aeroespazialeko motorraren osagaien fabrikazioan, doitasun handiko pieza torneatuak motorren funtzionamendu eraginkorra eta fidagarritasuna bermatzen dituzte.

(II) Forma konplexuak mekanizatzeko gaitasunak

Forma konplexuko torneaketa-eskakizun ugari kudeatu ditzakegu. Urrats anitzak dituzten piezak, forma irregularreko gainazalak, doitasun hariak edo zulo txikiak edo sakonak diren ala ez, gure mekanizazio-taldeak bere esperientzia eta esperientzia zabala baliatzen du forma konplexuen mekanizazio zehatza lortzeko programazio zorrotzaren eta mekanizazio-ibilbide optimizatuen bidez. Gailu medikoetako osagai kritikoetarako, barne egitura konplexuak eta forma korapilatsuak dituztenak, gure pieza torneatuak ezin hobeto betetzen dituzte diseinu-eskakizunak.

Fabrikazio-prozesua

1.Zehaztasun handiko mekanizaziorako ekipoen euskarria: inportatutako CNC tornuak (adibidez, Alemaniako DMG eta Japoniako Mazak) eta ardatz anitzeko mekanizazio zentroak erabiliz, ekipamenduak ± 0,001 mm-ko kokapen-zehaztasuna eta ± 0,0005 mm-ko errepikakortasuna ditu, doitasun handiko mekanizaziorako hardwarearen oinarria eskainiz. Ekipamendu dedikatuak pieza mota desberdinetarako eskaintzen dira:

Ardatz-piezak: CNC buru irristagarriko tornuak erabiliz, prozesu anitzeko mekanizazioa, kanpoko diametroak, barne-zuloak, hariak eta zirrikituak barne, konfigurazio bakarrean egiten da, hainbat konfiguraziorekin lotutako akatsak ezabatuz.

Pieza konplexuak eta irregularrak: bost ardatzeko torneaketa-fresaketa zentroa erabiliz, sistemak aldi berean egin ditzake torneaketa, fresaketa, zulaketa eta rosketak, eta ekipamendu tradizionalekin mekanizatzeko zailak diren gainazal kurbatu konplexuak (adibidez, gainazal esferikoak eta helikoidalak, esaterako) konpon ditzake.

2. Mikro Piezen Prozesatzeko Teknologia: Doitasun handiko mandril pneumatiko bat (blokeatzeko zehaztasuna ≤ 0,002 mm) eta mikro-erreminta bat (gutxieneko palan diametroa 0,1 mm) erabiliz, sistema honek 0,1-5 mm bitarteko diametroa duten mikro ardatzak eta mikro zuloak prozesatu ditzake, zuloaren koaxialtasuna ≤ 00000000 mm bitarteko diametroa duten bitartean.

Horma Meheko Piezen Deformazioaren Prebentzioa: "Ebaketa-indar baxuko parametroa + euskarri laguntzailea" ikuspegia erabiltzea. Esate baterako, 0,1 mm-ko lodierako aluminiozko aleaziozko pareta meheko mahuka bat mekanizatzean, piezaren deformazioa ≤ 0,005 mm-ra kontrolatzen da ebaketa-abiadura (800-1000 m/min), aurrerapen-abiadura (0,01-0,02 mm/r) eta euskarri elastikoak erabiliz.

Zulo sakonak prozesatzeko teknologia: barne hoztutako zulo sakon bat erabiliz (hozte-olioaren presioa 10-15MPa), sistema honek 20:1 arteko sakonera-diametro erlazioa duten zulo sakonak prozesatu ditzake (adibidez, 5 mm-ko diametroko zulo bat 100 mm-ko sakonera duena). 100mm), ziurtatu zuloaren zuzentasuna ≤0.01mm/100mm eta gainazaleko zimurtasuna Ra0.4μm.

Aplikazioa

1. Aeroespaziala

Ekipo aeroespazialen oinarrizko sistemetan erabiltzen da nagusiki, besteak beste:

Motor sistemak

Lurreratzeko tren sistemak

Avionika ekipoak (esaterako, nabigazio inertzial sistemak)

2. Gailu medikoak

Gailu medikoen zehaztasun eta biobateragarritasun eskakizun zorrotzetara egokituz, aplikazio agertokiak hauek dira:

Gailu mediko inplantagarriak

Tresna kirurgikoak (adibidez, laparoskopioak eta hortz eskuko piezak)

Diagnostiko ekipoak (adibidez, CT makinak)

3. Komunikazio Elektronikoak

Komunikazio elektronikoko ekipoen maiztasun handiko eta egonkortasun handiko eskakizunak betez, zerbitzu-egoerak honako hauek dira:

5G oinarrizko estazio ekipamendua

Erdieroaleak fabrikatzeko ekipoak

Kontsumoko elektronika (adibidez, telefono mugikorrak)

4. Automozioa

Ibilgailuen errendimenduaren hobekuntzarekin eta pisu arinarekin lagunduz, aplikazioak hauek dira:

Energia berriko ibilgailuak (motorrak, bateriarekin lotutako osagaiak)

Erregai-ibilgailu tradizionalak (motorrak, transmisio-sistemak)

Gidatzeko gailu adimentsuak (adibidez, lidar)
