Nola ahalbidetzen dituzte Doitasun Torneatutako Piezek tresna kirurgiko robotiko txikiagoak?

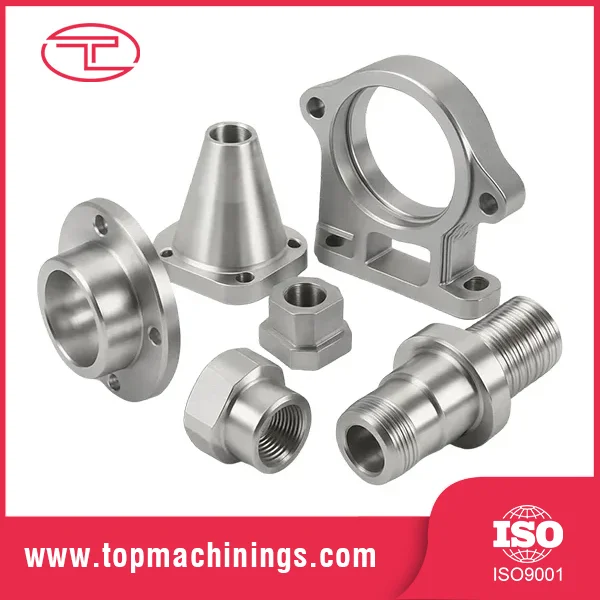

Sistema kirurgiko robotikoak txikitzen ari dira. Robot laparoskopiko eta mikrokirurgikoen hurrengo belaunaldiak 3 mm-tik beherako diametroa duten tresnak erabiltzen ditu: anatomia delikatuan nabigatzeko nahikoa txikiak, baina aski sendoak heldu, moztu eta josteko. Hori lortzeko osagai guztiak errotik birplanteatzea eskatzen du, batez ere erremintaren eskumuturreko transmisio mekanikoko elementuak. Erantzuna bertan dagodoitasunez torneatutako piezak– Duela hamarkada bat pentsaezinak ziren tolerantziarekin mekanizatutako geometria txiki eta konplexuak. Artikulu honek zehaztasun handiko CNC torneaketak milimetro azpiko tresna robotikoak posible egiten dituzten miniaturazko ardatzak, pinak eta karkasak nola sortzen dituen azaltzen du, eta hornitzaile batean erosketa-kudeatzaileek zer bilatu behar duten.

Kirurgia Robotikoaren Miniaturizazio Erronka

Tresna kirurgiko robotiko tipiko batek arkatza baino txikiagoa den hodi baten barruan 20 zati mugikor ditu. Zati bakoitzak:

• Behin eta berriro esterilizazioa jasan (autoklabea, gamma erradiazioa)
• Transmititu momentua ia zero atzerapenarekin
• 0,15 mm-ko horma-lodieretan sartzen da
• Mekanizatutako osagai konbentzionalak baino kostu txikiagoa: tresnak sarritan erabilera bakarrekoak edo berrerabilpen mugatuak izaten baitira

Mekanizazio-metodo tradizionalek (estampazioa, torneaketa sinplea) ezin dituzte behar diren zentrokidetasuna, gainazaleko akabera edo mikro-ezaugarririk eduki. Zehaztasun torneatutako piezak – Suitzako motako CNC tornuetan ekoitzitako erreminta bizidunekin– arazo hauek konpontzen dituzte torneaketa, fresaketa eta zulaketa ziklo batean konbinatuz, ±0,005 mm-ko edo hobeko tolerantziak lortuz.

Hiru Modu Kritiko Doitasun Torneatutako Piezek Miniaturizazioa ahalbidetzen dute

1.Mikro-ardatzak eta gidatzeko pinak

Robot kirurgiko baten eskumuturrak kableak edo bultzagailuak erabiltzen ditu amaierako efektorea artikulatzeko. Hauek pin eta ardatz txikietara konektatzen dira, askotan 0,5 mm eta 2 mm arteko diametroa dutenak. Zehaztasunez torneatutako pieza batek honako hauek izan ditzake:

• Eraztunak eusteko zirrikituak (zabalera 0,2 mm, sakonera 0,05 mm)
• Torque transferitzeko mutur hexagonalak edo karratuak
• Gurutze-zuloak (0,3 mm-ko diametroa) kableak lotzeko

Zertarako balio du zehaztasunak: 1 mm-ko pin batean 2 µm-ko desbideratzeak 0,2°-ko errore angeluarra sortzen du - onartezina zirujauak 0,5 mm-ko odol-hodi bat josten ari denean.

2. Horma meheko osagai tubulark

Artikulazio-junturak 0,2 mm-tik beherako hormaren lodiera duten karkasak eta mahukak behar dituzte. Biraketa konbentzionalak berriketa edo kolapsoa eragiten du. Suitzako torneaketa presio handiko hozgarriarekin eta karburozko tresnekin horma mehe egonkorra eta errepikagarria sortzen dadoitasunez torneatutako piezakbigarren mailako lurrik gabe.

3.Geometria konplexua konfigurazio bakarrean

Erreminta robotikoen diseinatzaileek ezaugarri konbinatuak nahi dituzte: hariak, tapers, undercuts eta lauak, dena zati batean. Ardatz anitzeko tornuetan egindako zehaztasunez torneatutako piezak hainbat konfigurazio ezabatzen dituzte, koherentzia geometrikoa bermatuz. Esate baterako, ertz helikoidaleko zirrikitu bat eta hurbileko brida dituen trokaro punta bat 40 segundo baino gutxiagotan landu daiteke.

Parametroen taula - Doitasun kirurgikoko doitasun torneatutako piezen zehaztapen kritikoak

Zehaztasun ezkutuan torneatutako piezen kostu ezkutua

Gailu medikoen OEMek muntaketa-tolerantziari erreparatzen diote sarritan, zehaztasun-piezen torneatu indibidualen eragina gutxiesten duten bitartean. Mundu errealeko adibide bat: grapagailu kirurgikoen fabrikatzaile batek eremuan % 12ko hutsegiteak izan zituen zirrikitu-sakonera ezegonkorra zuen 0,5 mm-ko pin baten ondorioz. Pin hornitzaileak ± 0,01 mm erreklamatu zuen baina ± 0,025 mm entregatu zuen. Lote bakoitza % 100eko sailkapen optikoarekin kontrolatzen duen hornitzaile batera aldatzeak hutsegite tasa % 0,2ra murriztu zuen.

Ikasgai nagusiak:

• Neurketak garrantzitsuak dira - Eskatu laser mikrofonoa edo ikusmen sistemaren txostenak, ez kalibreak soilik.
• Materialaren ziurtagiria – Tresna kirurgikoek trazabilitatea osoa behar dute (EN 10204 3.1).
• Azaleko akabera koherentzia - Leku zakarrak bakterioak hartzen dituzte; zehaztu Ra eta Rz.

Zergatik ulertzen dituen Tuoyuanek miniaturizazio kirurgikoaren eskakizunak

Qingdao Tuoyuan Metal Co., Ltd.-k hamarkada bat baino gehiago eman du metalen doitasun-prozesatzeko gaitasunak garatzen. Makineria orokorreko dendak ez bezala, Tuoyuan-ek robotika kirurgikoak behar dituen teknologia zehatzetan oinarritzen da:

• CNC torneatzeko piezak (suitzako eta buru finkoa) mikroardatzetarako, pinetarako eta mahuketarako
• CNC fresatzeko piezak etxebizitza-ezaugarri konplexuetarako
• Bolumen handiko osagai errentagarrietarako estanpazioa eta forjaketa
• Gainazalaren tratamendua (galvanizazioa, hauts estaldura, leuntzea) - nahiz eta tresna kirurgikoek sarritan elektroleuntzea edo pasibazioa zehazten duten, Tuoyuanek ziurtatutako bazkideen bidez antola dezakeena.

Tuoyuan-ek ISO 9001 arauaren arabera funtzionatzen du, lehengaitik amaitutako piezaraino hornikuntza-kate oso batekin. Haien "bikaintasuna xehetasun guztietan" filosofiak esan nahi du zehaztasun torneatutako pieza bakoitza neurketa-ekipo digitalarekin ikuskatzen dela, eta loteen erregistroak 10 urte baino gehiagoz mantentzen dira, ezinbestekoa gailu medikoen trazabilitatea lortzeko.

Tresna praktiko bat - Hornitzeko kontrol-zerrenda sinplea

Gailu kirurgiko robotikoetarako doitasun torneatutako piezen iturri bat ebaluatzean, eskatu:

• Zure eginbiderik kritikoenari buruzko tolerantzia-pilaketa-analisia.
• Ausazko hiru lagin zati CMM edo laser mikroarekin neurtuta.
• Lote-zenbakia eta konposizio kimikoa erakusten dituen materialaren ziurtagiria.
• Prozesu-gaitasuna (Cpk) - diametrorako eta kontzentrikotasunerako, Cpk ≥1,33 atalase segurua da.

Tuoyuan-ek laurak eskaintzen ditu estandar gisa.

Zati Txikiak, Kirurgiarako Jauzi Erraldoia

Erreminta kirurgiko robotiko txikiago eta adimentsuagoetarako joera geldiezina da. Baina ez da gauzatuko lehendik dauden diseinuak gutxituz. eskatzen dudoitasunez torneatutako piezakmikro-tamainakoak, makro-zehatzak eta bolumenean etengabe fabrikatzen direnak. Kontratazio-zuzendarientzat, estrategiarik onena CNC torneaketa-esperientzia frogatua duen metalgintzako enpresa batekin elkartzea da, barneko prozesu-kate osoa eta zoriari ezer uzten ez dion kalitate-sistema batekin.

Bidali zure mikroosagaien marrazkirik zailena bertaraTuoyuanbideragarritasuna aztertzeko eta laginak egiteko. Erabili goiko parametro-taula perdoiak zehazteko, eta eskatu prozesu-gaitasunaren txostena. Doitasun osoz torneatutako piezen hornitzaile egokiak zure garapen-denbora erdira murriztu dezake eta zure hurrengo belaunaldiko tresna kirurgikoa errealitate bihur dezake.
