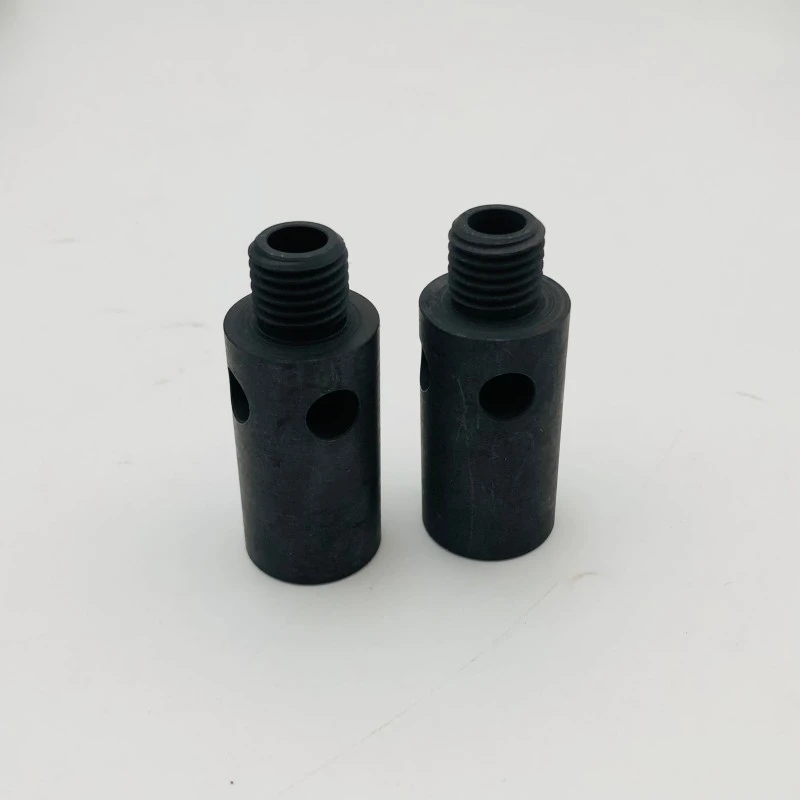

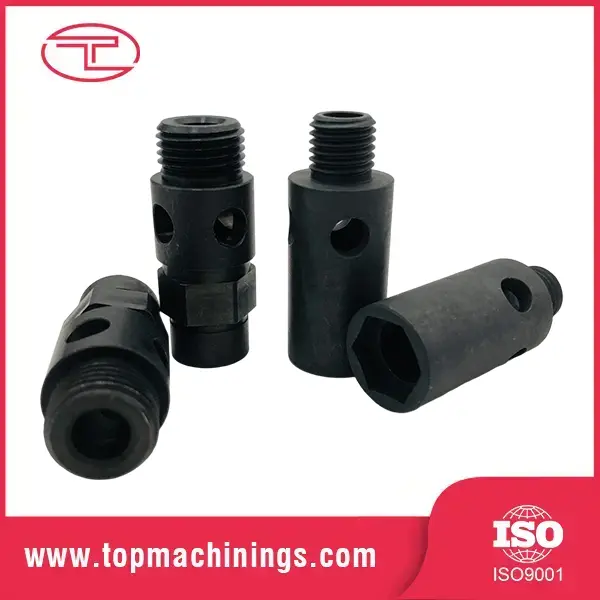

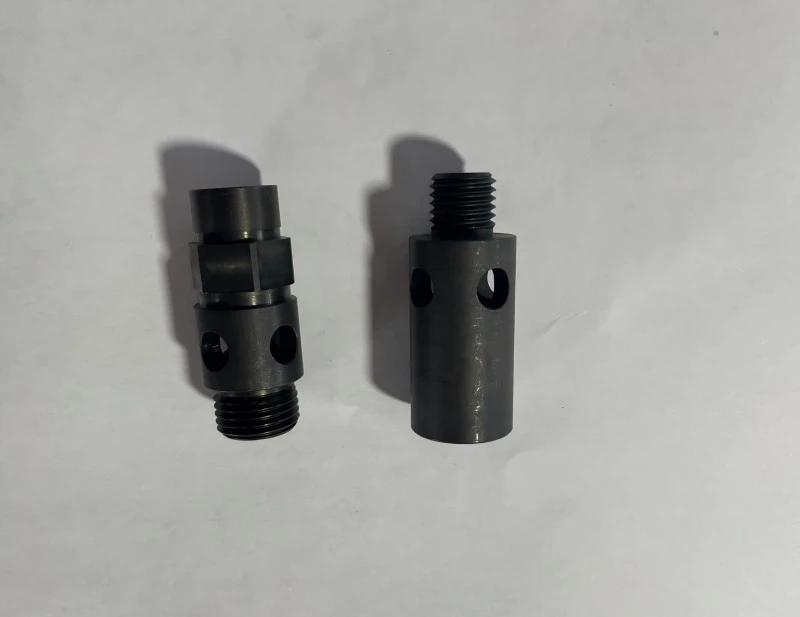

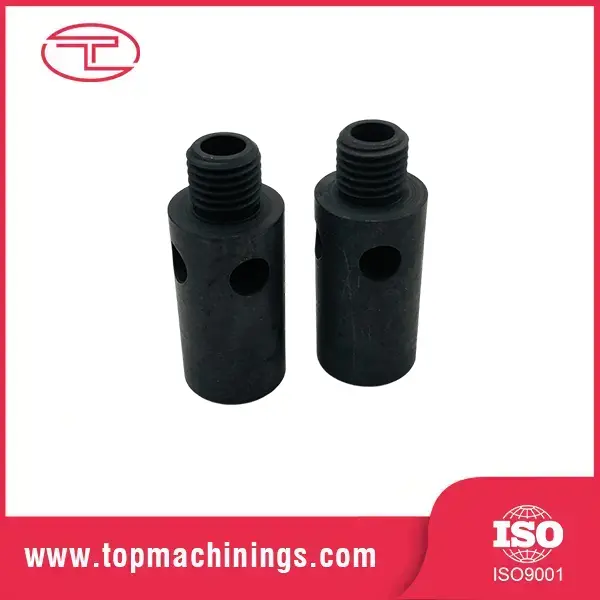

CNC mekanizatu doitasun hariztatua ardatza

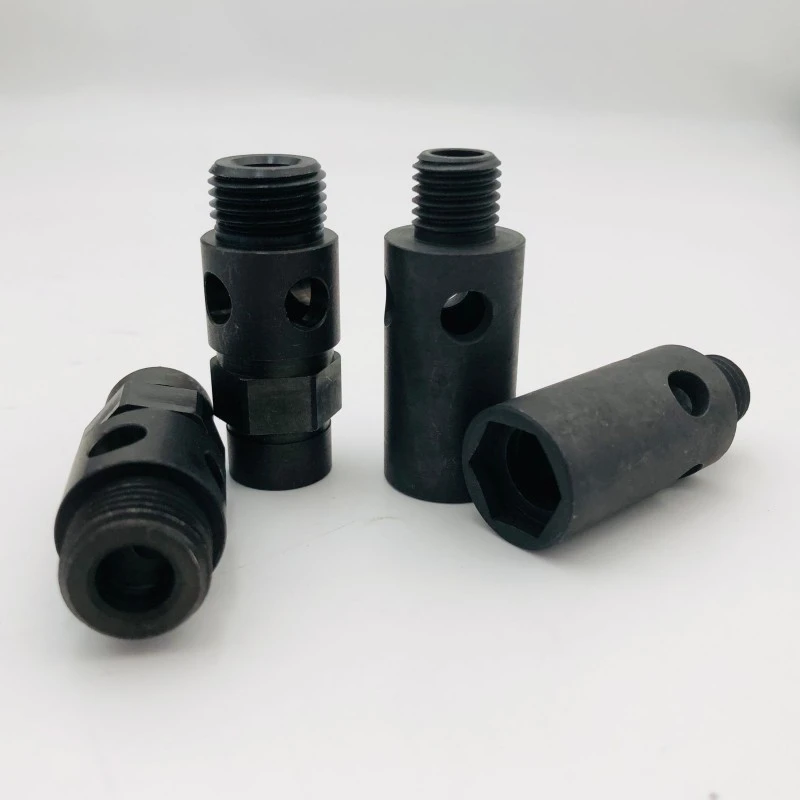

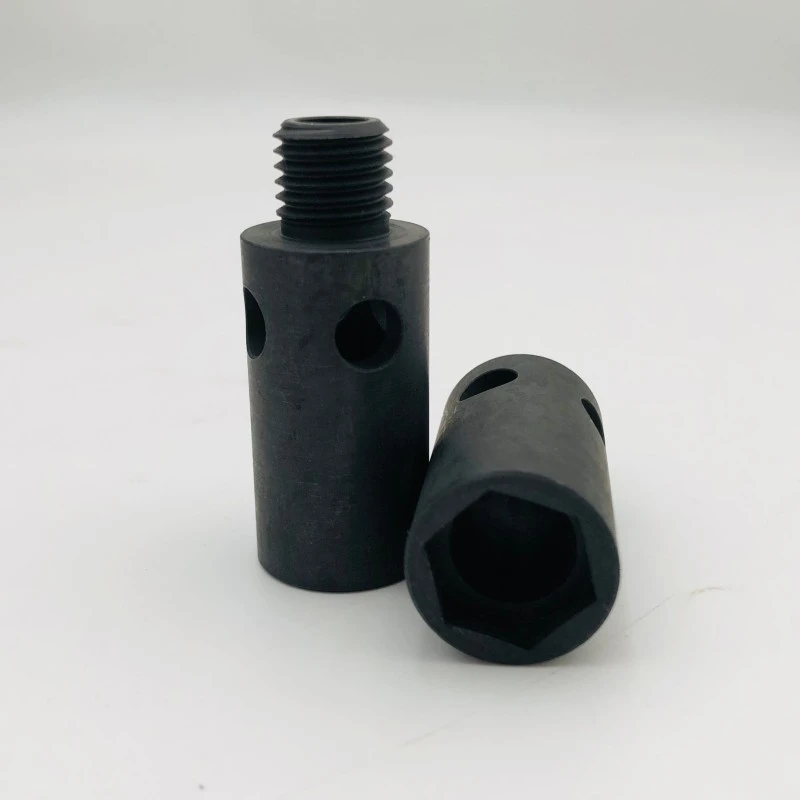

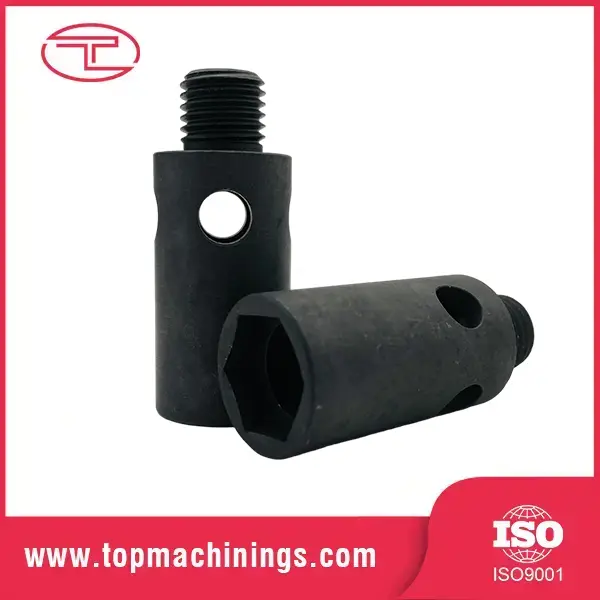

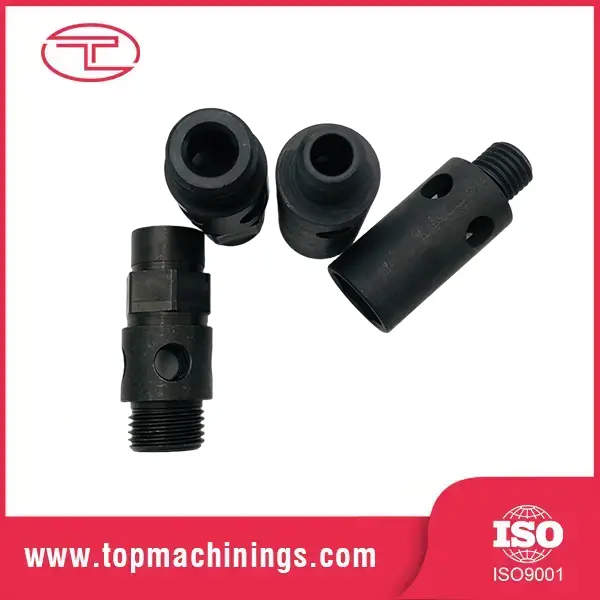

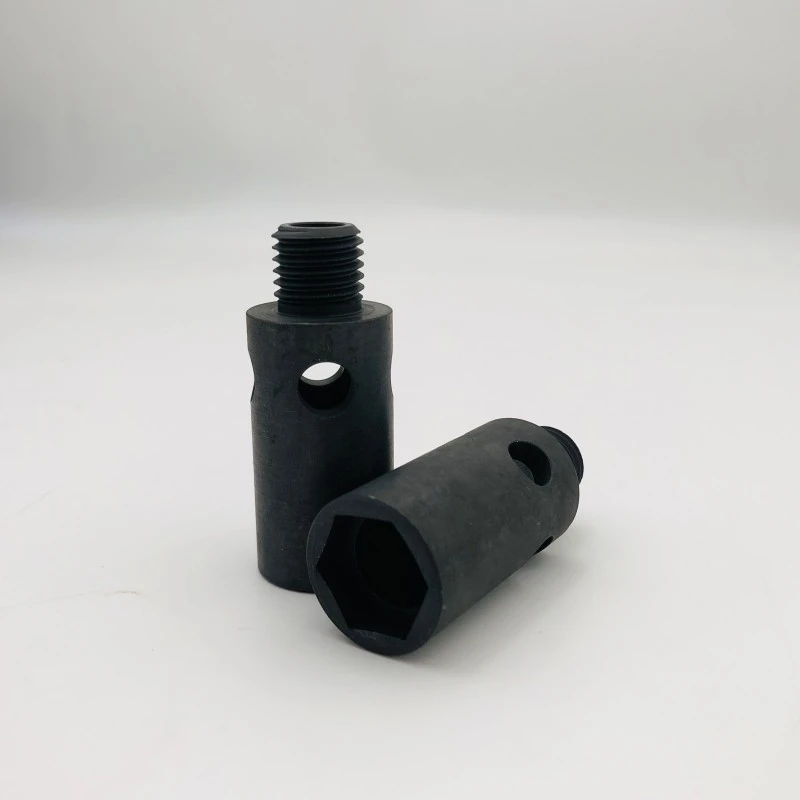

Ardatz hariztatua osagai zilindriko birakaria da, luzera osoan edo zati batean mekanizatutako hariak dituena. Adibide klasikoa berunezko torlojua da - CNC makina, 3D inprimagailu eta eragingailu lineal bakoitzaren bihotza - non hariak azkoin bat hartzen duen biraketa mugimendu lineal zehatz bihurtzeko. Baina CNC mekanizazioko doitasun haridun ardatza hariztutako muturrak, tiranteak, doikuntza-torlojuak eta elikadura-ardatzak dituzten motor-ardatz gisa ere agertzen dira.

Ardatz hariztatu on bat batetik txar batetik bereizten duena ikusezina da begirada batean eta hondamendia zerbitzuan: hari-pasearen zehaztasuna luzera osoan. Bidaia metro batean zehar 0,1 mm-ko errore metatua duen berunezko torloju batek 0,1 mm-ko oker kokatuko du zure makina-erreminta, bakoitzean. Hori da doitasun-pieza baten eta arazo-zati baten arteko aldea.

Diseinua eta materialaren gogoetak

Ohiko kalifikazioak: 4140/42CrMo, 1045 (betebehar orokorra), SUS303/316 (korrosioarekiko erresistentzia), 6061-T6 (arina)

Hari-formak: Acme, trapezoidala, ISO metrikoak, UNC/UNF, bola-torlojuak bateragarriak

Tratamendu termikoa: hari-alboen indukziozko gogortzea, zeharkako gogortzea edo karburatzea

Ezaugarri kritikoak: artezteko erdiko zuloak, giltzarriak, lauak, gurutze-zuloak eta urrats-diametroak

Hari-pasearen diametroaren eta errodamenduen arteko kontzentrikotasuna: ≤ 0,02 mm TIR

Zuzentasuna: 0,05 mm/m estandarra, 0,02 mm/m doitasun kalifikazioetarako

CNC mekanizaziorako doitasun hariztadun ardatzerako, materiala aukeratzea errendimenduaren erabakia da: 4140 gogortuak eta lurrak higadura-bizitza luzea eta dimentsio-egonkortasuna ematen ditu; 6061 aluminioak inertzia baxuko mugimendu arina ematen du abiadura handiko aplikazioetarako. Kargaren, abiaduraren eta lan-zikloaren araberako kalifikazioa gomendatzen dugu, ez prezioan soilik.

Ezaugarri eta abantaila nagusiak

Hari zehatzak luzera osoan

Hariak puntu bakarrean ebakitzen dira edo haria fresatzen dira CNC kontrolpean, hariaren luzera osoan zehar egiaztatzen den pasaren zehaztasuna, ez bakarrik neurgailuan. CNC mekanizaziorako doitasun haridun ardatzerako, 300 mm-ko 0,02 mm-ko maila-errore metatua mantentzen dugu, beraz, zure makina behar bezala kokatuko da bidaia-puntu guztietan.

Hari kontzentrikoa aldizkariaren arteko erlazioa

Hari eta errodamenduen euskarriak konfigurazio bakarrean edo bi eragiketen arteko zentroetan mekanizatzen dira, 0,02 mm-tik beherako iruzurra edukiz. Benetan ibiltzen den ardatzak uniformeki higatzen du, gutxiago dardar egiten du eta errodamenduen bizitza luzatzen du.

Bero tratamendua betebeharrarekin bat datorrena

Hari-alboetan indukziozko gogortzeak higadura-erresistentzia duen gainazal bat ematen du, nukleoa gogor mantentzen duen momentua transmititzeko. Ziklo handiko aplikazioetarako, zure zehaztapenen arabera karburizatu edo gogortzen dugu.

Lurraren Diametroak Garrantzitsua den lekuan

Errodamenduen aldizkariak eta zigiluen gainazalak Ra 0,2μm-ra arte zilindrikoak izan daitezke ± 0,003 mm-ko tolerantziarekin, zigiluak ihesik gabe eta errodamenduak RPM altuetan isiltzen dituen gainazaleko akabera.

One-Stop: Ardatza + Fitings

Ardatz osoa mekanizatzen dugu: hariak, giltza-zuloak, lauak, gurutzatutako zuloak eta hari-muturrak - zati bat, hornitzaile bat, kalitate estandar bat. Bigarren saltzailerik ez, osagaien arteko tolerantziarik ez pilatzea.

Produktuaren zehaztapenak

Aplikazio tipikoak

CNC mekanizazioko doitasun haridun ardatzaren fabrikatzaile eta hornitzaile gisa, Tuoyuan Metal-ek ardatzak soltean hornitzen ditu fabrikako zuzeneko prezioetan:

Berun-torlojuak eta bola-torlojuekin bateragarriak diren ardatzak CNC makinetarako eta 3D inprimagailuetarako

Akoplamenduetarako eta txirriketarako mutur hariztatuekin motor-ardatzak

Eragingailu lineala eta zilindro elektrikoaren osagaiak

Ekipamendu industrialetarako tiranteak eta doikuntza-torlojuak

Automobilgintzako direkzio eta esekidura haridun osagaiak

Ehungintza, ontziratzeko eta inprimatzeko makinen elikadura-ardatzak

Guri buruz

Doitasunezko mekanizazioa gure negozio nagusia da

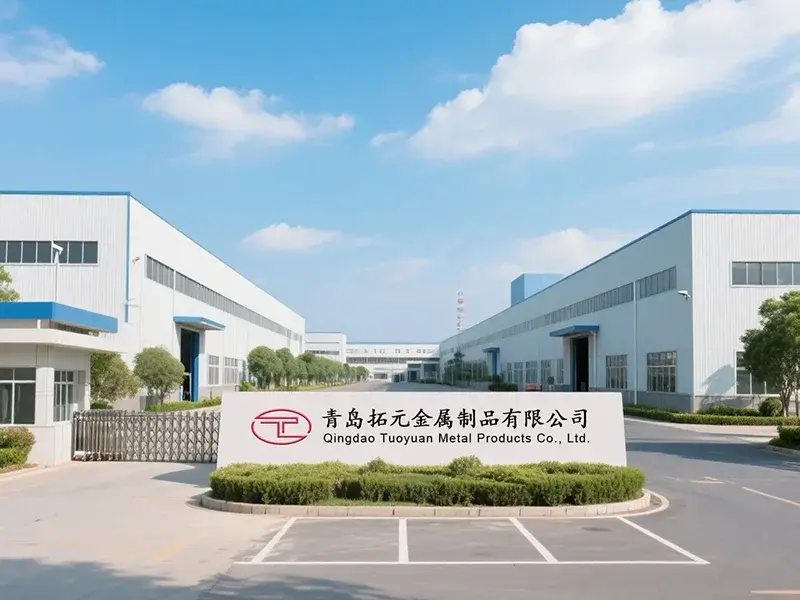

Tuoyuan Metal doitasunez torneatutako piezen eta CNC mekanizatutako osagaietan espezializatuta dago. Hamar urteko mekanizazio-esperientzia, abiadura handiko 20 CNC tornu, 5 mekanizazio-zentro eta urteko 100 milioi piezako edukiera.

Ipar Amerikako merkatuetan frogatua

Gure salmenten % 60 Ipar Amerikara doa, non bezeroek tolerantzia estuak eta entrega fidagarria eskatzen duten. % 95eko erosketa-tasa errepikatzeak gure bezeroek berrantolatzen dutela esan nahi du, dagoen kalitate-ziurtagiririk sendoena.

Komunikazio azkarra eta argia

Gure salmenta taldeak ingelesez ondo hitz egiten du eta 24 orduko epean erantzuten du. Kalitate arazoek 48 orduko epean jasotzen dute erantzuna. Ez hizkuntza oztoporik, ez ihesaldirik.

Ingeniaritza euskarria eraikia

Ez zaude ziur materialari edo tratamendu termikoari buruz? Bidali zure eskaera eta kalifikazio eta prozesu egokia gomendatuko dizugu. Prototipotik ekoizpen masiboraino onartzen dugu.

Ohiko galderak

G: Berunezko torlojuak egiten al dituzu? Zein zehaztasun lor dezakezu? A: Bai, berunezko torlojuak gure espezialitateetako bat dira. Kalifikazio estandarrak ± 0,05 mm eusten du 300 mm bakoitzeko; zehaztasun kalifikazioak ± 0,02 mm-ko pitch errore metatua du. Zehaztasun handiagoa lortzeko, bola-torlojuak gomendatzen ditugu, horiek ere horni ditzakegu.

G: Mekanizatu al dezakezu ardatz bat lagin batetik? A: Bai, alderantzizko ingeniaritza egiten dugu lagin fisikoetatik zein marrazkietatik. Lagina neurtzen dugu, marrazki bat sortzen dugu eta zurekin baieztatzen dugu ekoizpena baino lehen.

G: Zer tratamendu termiko gomendatzen duzu higadura erresistentea den hari baterako? A: CNC mekanizazioko doitasun hariztatuzko ardatz eta eragingailuen aplikazio gehienetarako, hari-alboen indukziozko gogortzea HRC 45-55-ra aukera egokia da: gainazal gogorra, nukleo gogorra. Muturreko higadurarako, karburizazioa edo zeharkako gogortze osoa eskuragarri dago.

G: Erreklamatzen duzun diametroaren tolerantziari eutsi al diezaiokezu? A: Bai. Tornatutako diametroek ± 0,02 mm eusten dute; lurraren diametroak ± 0,005 mm eusten ditu. Gure CNC makinek ≤±0,003 mm-ko kokapen-zehaztasuna errepikatzen dute, CMM ikuskapenak lote guztietan egiaztatuta.

G: Zein da zure MOQ eta epea? A: MOQ prototipoa malgua da (baita 1-5 pieza ere). Ekoizpen MOQ 500 pieza ingurutik. Epea 15 egunekoa da batez beste, 18-20 egun artezketa eta tratamendu termikoarekin.
