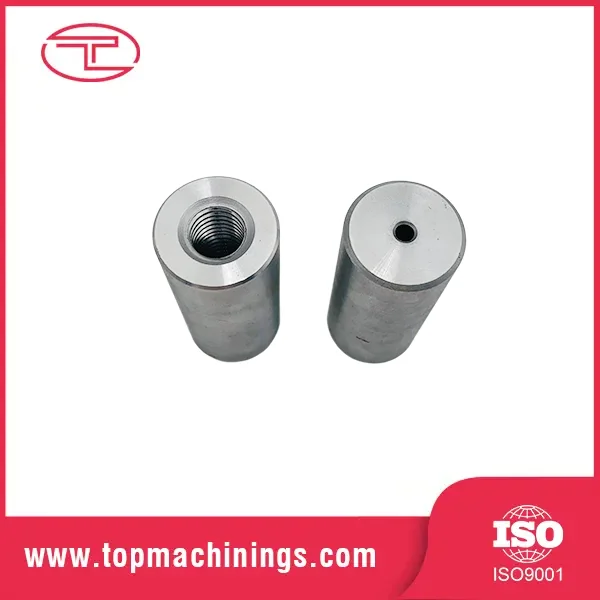

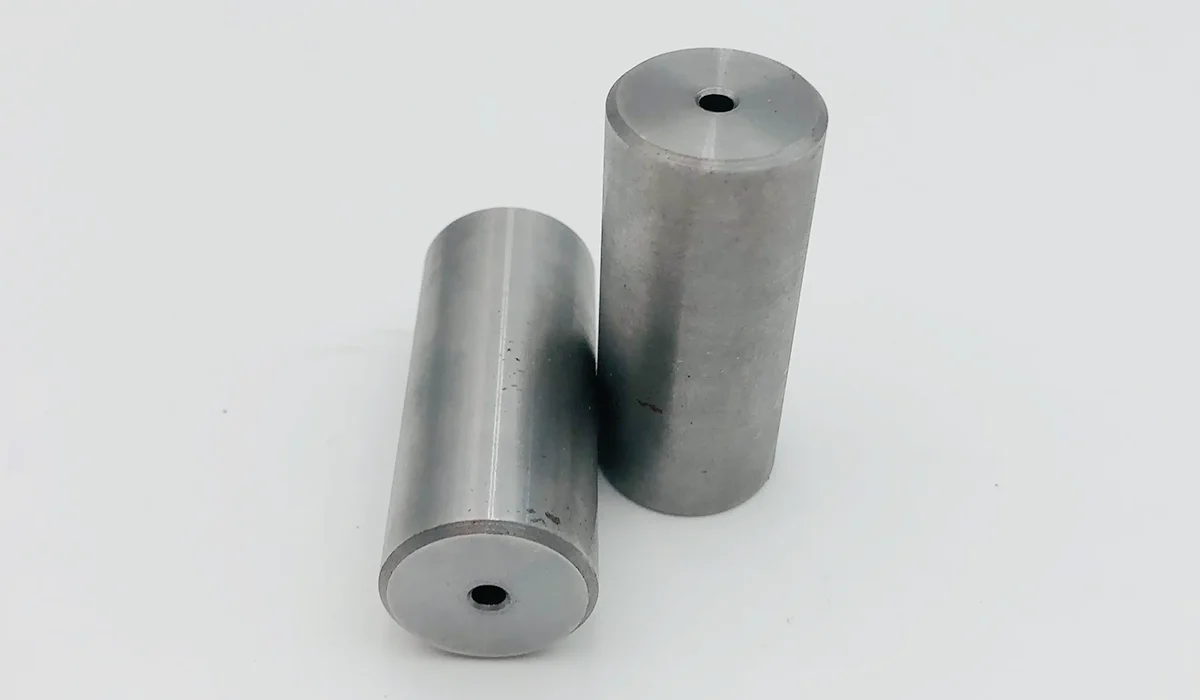

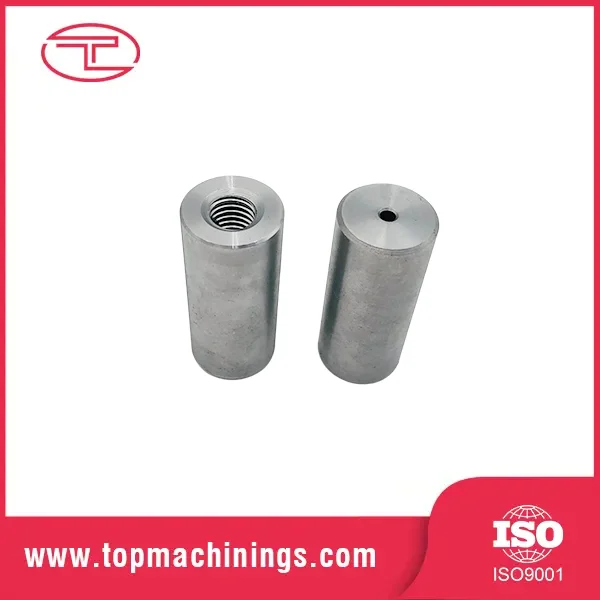

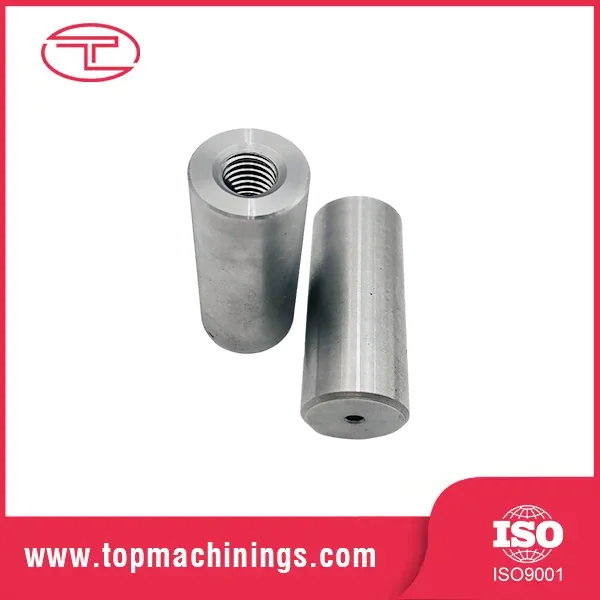

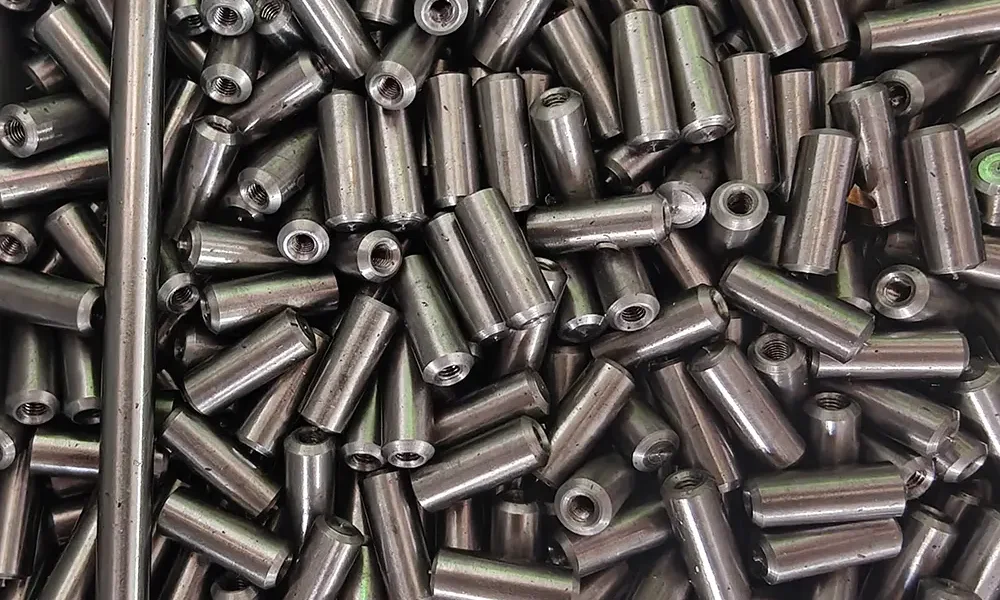

Doitasuneko CNC haridun buxa

Doitasuneko CNC haridun buskadura barruko edo kanpoko gainazalean doitasunez mekanizatutako hariak dituen mahuka zilindriko bat da. Pentsa ezazu osagai bati hari-interfaze sendo eta ordezkagarria ematen dion "harizko txertaketa" gisa, hariak zuzenean mekanizatu gabe gurasoaren zatian. Harizko zulo bat aluminiozko karkasa bigun batean ateratzen denean - hutsegite modu klasikoa - bushing eguna salbatzen duen zatia da.

Bi familia nagusi daude: hariztatutako txertaketak eta mahuka-zurriak. Biek gauza bera eskatzen diote makineriari: biribiltasuna, kontzentrikotasuna eta hariaren zehaztasuna mikratan neurtuta.

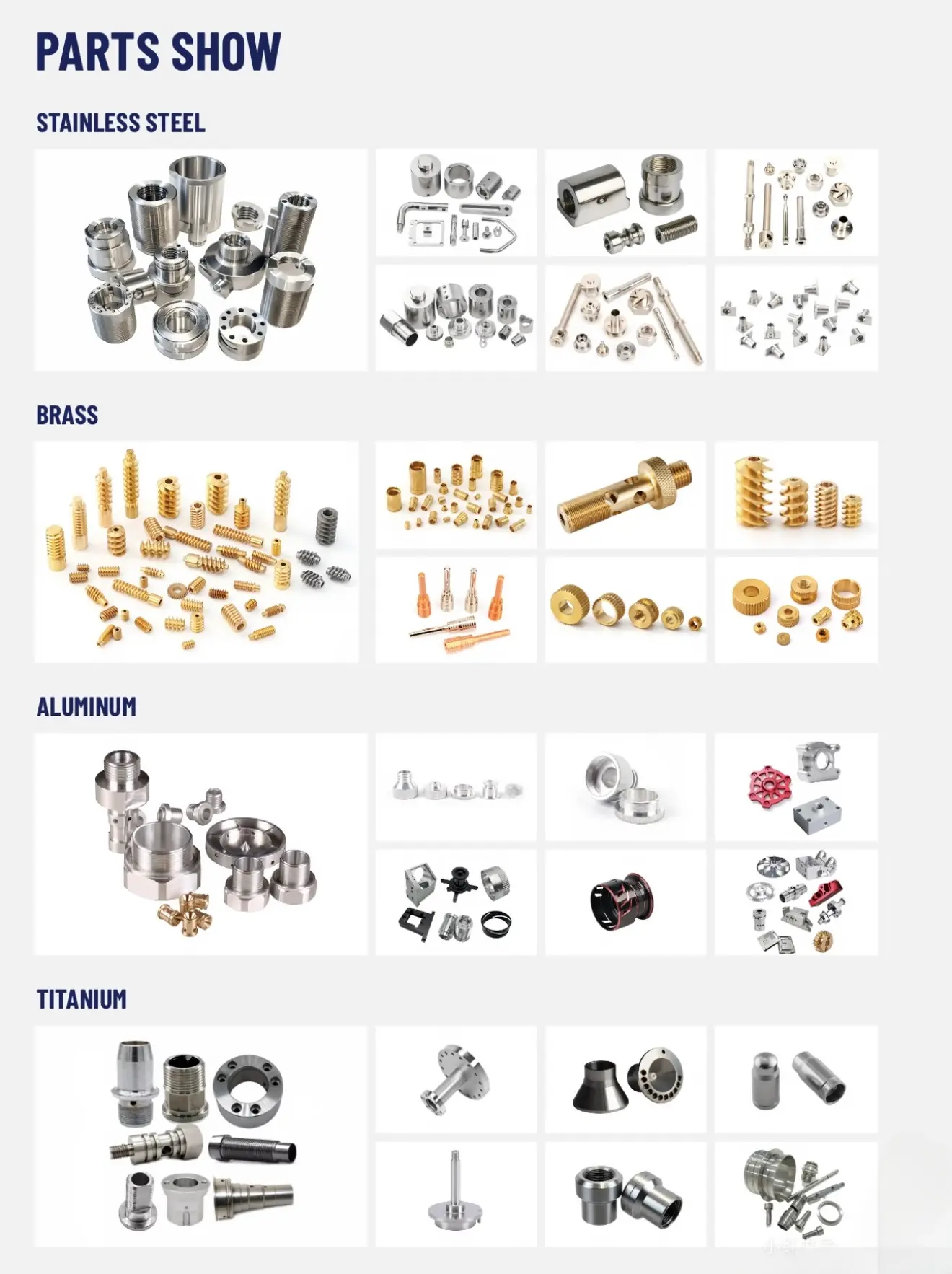

Materialak eta hariaren konfigurazioak

Altzairu herdoilgaitza (SUS303/304/316): korrosioarekiko erresistentzia elikagaietarako, itsasoko eta mediku erabilerarako.

Altzairu aleatuak (4140/1045): erresistentzia handiko tratamendu termikoarekin karga astunetarako aplikazioetarako.

Letoia (C3604/HPb59-1): mekanizazio bikaina eta lubrifikazio naturala CNC doitasuneko haridun buxinetarako.

Aluminioa (6061-T6/7075): aeroespazialeko eta automobilgintzako muntaietarako arina.

Hari-formak: metrikoak (M3–M64), UNC/UNF, NPT tutu-hariak eta marrazki bakoitzeko forma pertsonalizatuak.

Klaseak: 6H/6g estandarra, 5H/4h doitasun klaseak interferentzia egokitzeko aplikazioetarako.

Haria puntu bakarreko harizketaren edo haria fresaren bidez mozten da CNC tornuetan, eta ondoren pasu-diametroaren neurketa egiten da. Prentsa-fitxetarako, kanpo-diametroa ±0,005 mm-ra mantentzen dugu, zuhaixka eserlekuak interferentzia egokiarekin egon daitezen - instalatzeko nahikoa solte, estutu inoiz bira ez dadin.

Produktuaren zehaztapenak

Doitasuneko CNC haridun kasken aplikazio tipikoak

Doitasuneko CNC haridun buxin fabrikatzaile eta hornitzaile gisa, Tuoyuan Metalek busxak soltean hornitzen ditu fabrikako zuzeneko prezioetan:

Automobilgintzan eta elektronikan aluminiozko eta plastikozko karkasetarako txertaketa haridunak.

Ponpetan, engranaje-kutxetan eta garraiatzaileetan errodamendu-mahukak eta higadura-zurriak.

Jigetarako, aparatuetarako eta erreminta-plaketarako kasikak kokatzea.

Zilindro hidrauliko eta pneumatikoen osagaiak.

Altzariak, etxetresna elektrikoak eta ekipamenduak pibota-multzoak.

Aeroespaziala eta defentsarako muntaia arinak.

Benetako kasua

Kasu praktikoa: Doitasun pertsonalizatua CNC haridun letoizko buxakinak

Industria: Elektronika eta Ekipamendu Elektrikoa

Materiala: C36000 letoia

Prozesua: Suitzako CNC Torneaketa, Tapping eta Hex Fresatzea

Osagai elektronikoen fabrikatzaile estatubatuar batek doitasun pertsonalizatua behar zuen CNC hariztatuzko bushingak plastikozko itxituraren barruan errotazioaren aurkako txertatze gisa funtzionatzeko. Piezek errebarik gabeko akabera behar zuten torlojuaren muntaketa esfortzurik gabe plastikozko karkasa kaltetu gabe. Ardatz anitzeko Suitzako CNC tornuak erabiliz, hari garbiekin eta buru hexagonal zehatzekin mekanizatu genituen letoizko kaskarrak konfigurazio bakarrean. Ultrasoinuen garbiketa prozesu sakon bat ezarri zen metalezko txirbil guztiak kentzeko, eta ondoren % 100eko hariaren ikuskapen optikoa egin zen.

Ekoizpen Prozesua

Bushing bakoitza ingeniaritza berrikuspen batekin hasten da: gure taldeak zure 2D/3D marrazkia edo lagina aztertzen du, materialaren kalifikazioa hautatzen du eta erreminta-ibilbide optimoak programatzen ditu. Harizko txertatzeetarako, parametro kritikoa interferentzia-egokitzea da - OD zehatza kalkulatzen dugu atxikipena bermatzeko, ostalariaren zatia gehiegi estutu gabe.

Mekanizazioa abiadura handiko CNC tornu automatikoetan egiten da, barra elikagailuekin. Torneatzea, aurre egitea, artekatzea, mandrinatzea eta hariztatzea ahal den neurrian estutze-ziklo batean burutzen dira - konfigurazio bakarreko planteamendu honek mikra barrutian kontzentrikotasuna mantentzen du.

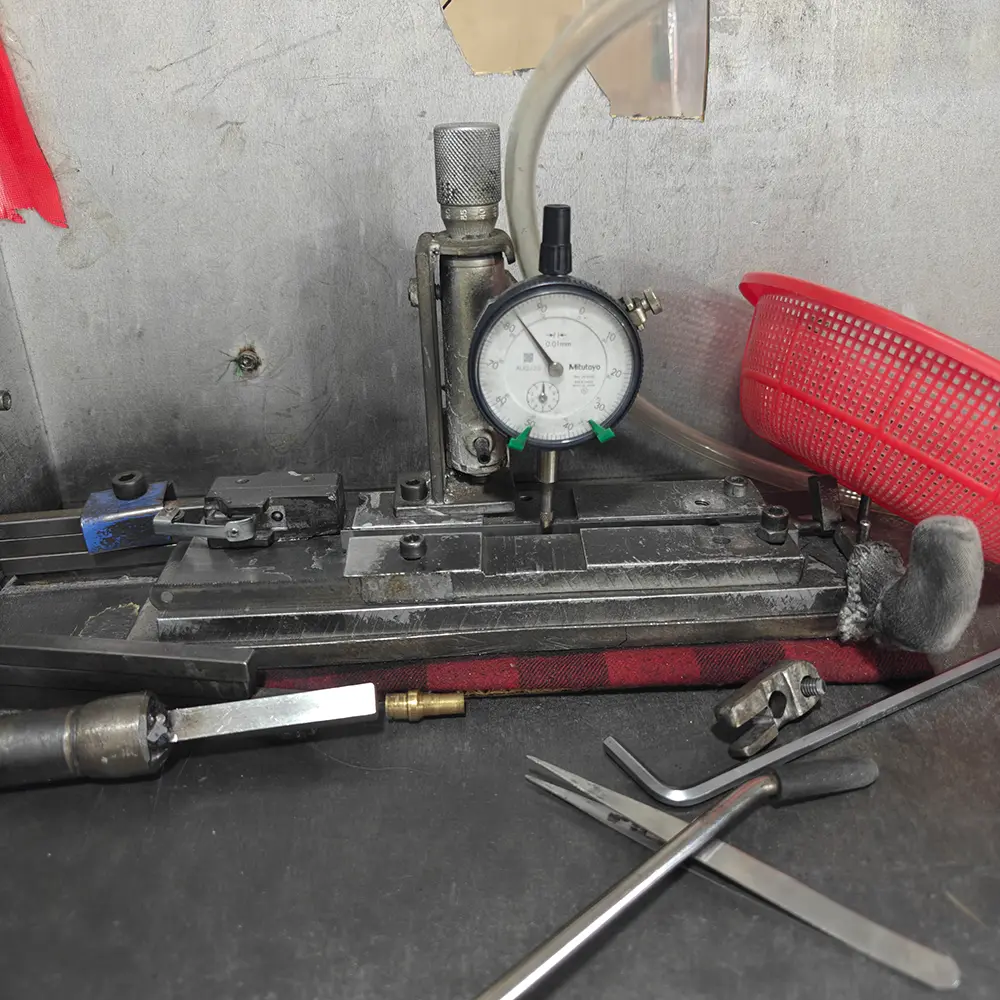

Harizketaren ondoren, % 100eko ikuskapena egiten da: hari-tapoia/eraztunaren neurketa, sailkapen optikoa eta CMM egiaztapena lagindako piezen gainean. Gainazaleko tratamendua (zinka, oxido beltza, nikela) gure barne-lerroetan aplikatzen da azken paketearen aurretik.

Zergatik aukeratu Tuoyuan Metal

Doitasun Mekanizazioaren hamarkada bat Tuoyuan Metalek 10 urte baino gehiagoko esperientzia du zehaztasun torneatutako piezen eta CNC mekanizatutako osagaietan, 20+ herrialdetako bezeroei zerbitzua ematen die % 95eko erosketa-tasarekin. Bushak eskatzen dizkizugunean, zure arazoa dagoeneko konpondu duen denda batekin ari zara lanean, askotan.

Butxak herdoilaren aurkako paperetan, polietilen poltsetan eta esportazio-kartoietan edo egurrezko kutxetan paketatzen dira eskaeraren tamaina bakoitzeko. Lote txikiak express bidez bidaltzen ditu (DHL/FedEx/UPS); ontziratu gabeko eskaerak itsasoz bidaltzen dituzte Qingdao portutik (FCL/LCL) edo aireko merkantzien bidez. Dokumentazioa: faktura komertziala, ontziratze-zerrenda, karga-agiria, jatorri-ziurtagiria, materialen proba-ziurtagiria. Zehaztasun handiko CNC hariztatutako buxinen prezioak, eskaera handiak edo aurrekontu bat lortzeko, jarri harremanetan gure esportazio-taldearekin.

Ohiko galderak

Q1: Mekaniza ditzakezu nire marrazki edo laginaren bushingak?

A1: Bai. Bidal iezaguzu 2D/3D marrazki bat (PDF, AI) edo lagin fisiko bat. Diseinua berrikusten dugu, materiala eta tolerantziak berresten ditugu eta produkzio masiboa baino lehen produkzio aurreko laginak egiten ditugu.

Q2: Zein tolerantziari eutsi diezaiokezu hariekin?

A2: Hari-klase estandarrak 6H/6g ISO 965 arabera. Zehaztasun-aplikazioetarako, 5H/4h eduki ditzakegu kalibratutako neurgailuek egiaztatutako diametroa duen. Esaiguzu zure klase-eskakizuna.

Q3: Nola bermatzen duzu kalitatea eskaera handietan?

A3: Lehenengo artikuluaren ikuskapena txosten oso batekin, ondoren prozesuan neurketa eta %100eko sailkapen optikoa azken dimentsioetan. Bidalketa aurretik hirugarrenen ikuskapena ere onartzen dugu.

4.G.: ekoitzi al ditzakezu doitasuneko CNC haridun bushing hauek tamaina pertsonalizatuetara eta hari eremu ez-estandarrarekin?

A4: Bai, guztiz pertsonalizatzen ditugu kanpoko diametroa, luzera, hormaren lodiera eta hariaren zehaztapenak zure ingeniaritza-planen edo lagin-piezen arabera.

Q5: Laginak eska al ditzaket ekoizpen masiboko eskaera egin aurretik?

A5: Erabat. Prototipo/aurreprodukzio laginak eman ditzakegu zure proba funtzionaletarako eta muntaia baliozkotzeko eskala osoko fabrikaziora jarraitu aurretik.
